產品 Products / ST 外掛支架
ST

外掛支架系列

Surface-mount Bracket System

ST 系列為表面安裝外掛支架系統，搭配 MDEA 馬吉雙固錨使用，可延伸對應 K / M / R 各系列鉸鏈，兼顧快速定位、穩固鎖定與既有門框友善安裝。
A surface-mount bracket system for K/M/R hinges, paired with MDEA Double Expansion Anchors for fast positioning, secure locking, and retrofit-friendly installation.

MDEA COMPATIBLE 5mm Hex Wrench Only Retrofit-friendly Installation

產品圖庫 Product Gallery

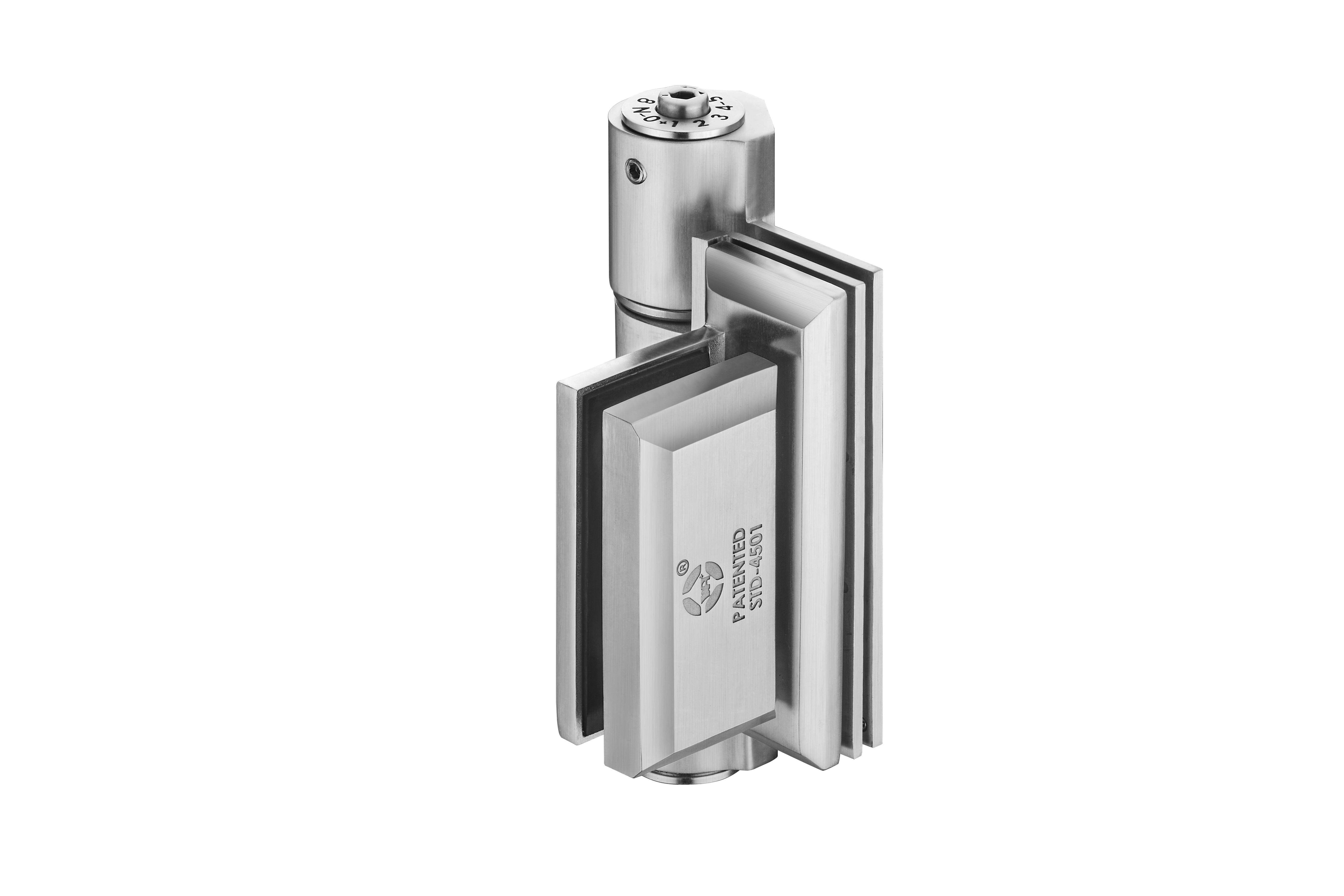

STD-4501 BRACKET · 不鏽鋼產品展示

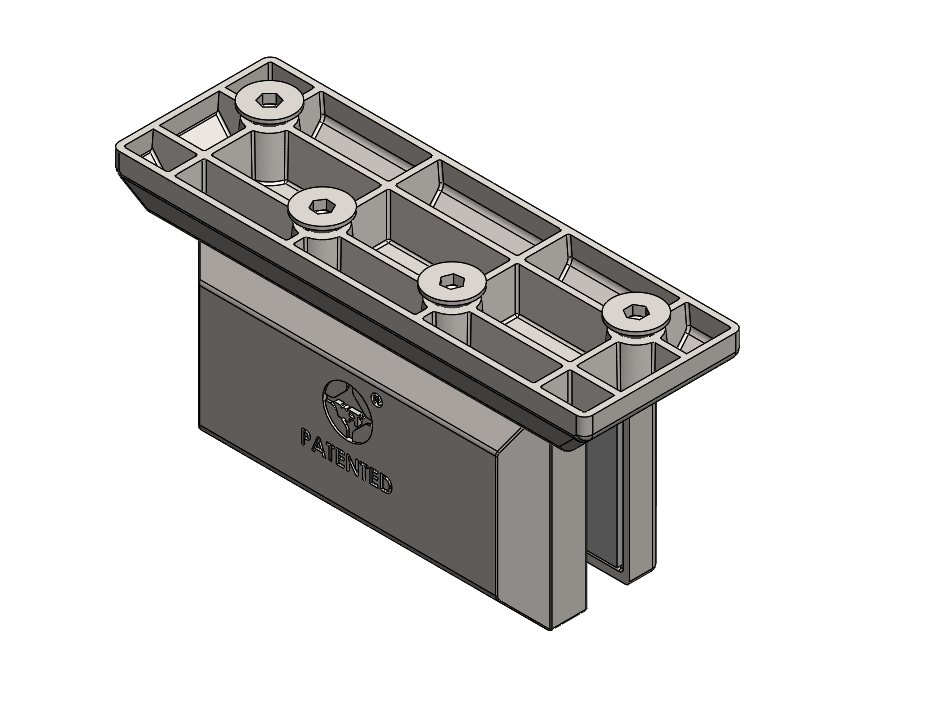

STD-4501 方塊式外掛支架 Surface-mount Block Bracket

STD-4501 為獨立式不鏽鋼方塊支架，可直接安裝於門框或門扇表面，降低既有結構修改需求，適合 retrofit 與現場加裝情境。
A standalone stainless steel block bracket mounted directly on the frame or door leaf, reducing the need for structural modification in retrofit projects.

K / M / R 跨系列共用 Cross-series Compatibility

同一組 ST 支架可搭配 K / M / R 任一鉸鏈系列，並透過 MDEA 馬吉雙固錨完成快速定位與雙向膨脹固定，提升現場整合效率。
The same ST bracket assembly works across K/M/R hinge series, using MDEA for quick positioning and dual-expansion anchoring.

ST 外掛支架組合 Bracket Assemblies

STD-4501 · MDEA COMPATIBLE · K / M / R SERIES
ST 外掛支架系統以 STD-4501 不鏽鋼方塊支架搭配 MDEA 馬吉雙固錨，支援 K / M / R 各系列鉸鏈的表面安裝需求，適合既有門框 retrofit 與現場快速整合。
The ST bracket system combines the STD-4501 stainless steel block bracket with MDEA dual-expansion anchors, supporting surface-mount installation across K/M/R hinge series for retrofit and on-site integration.

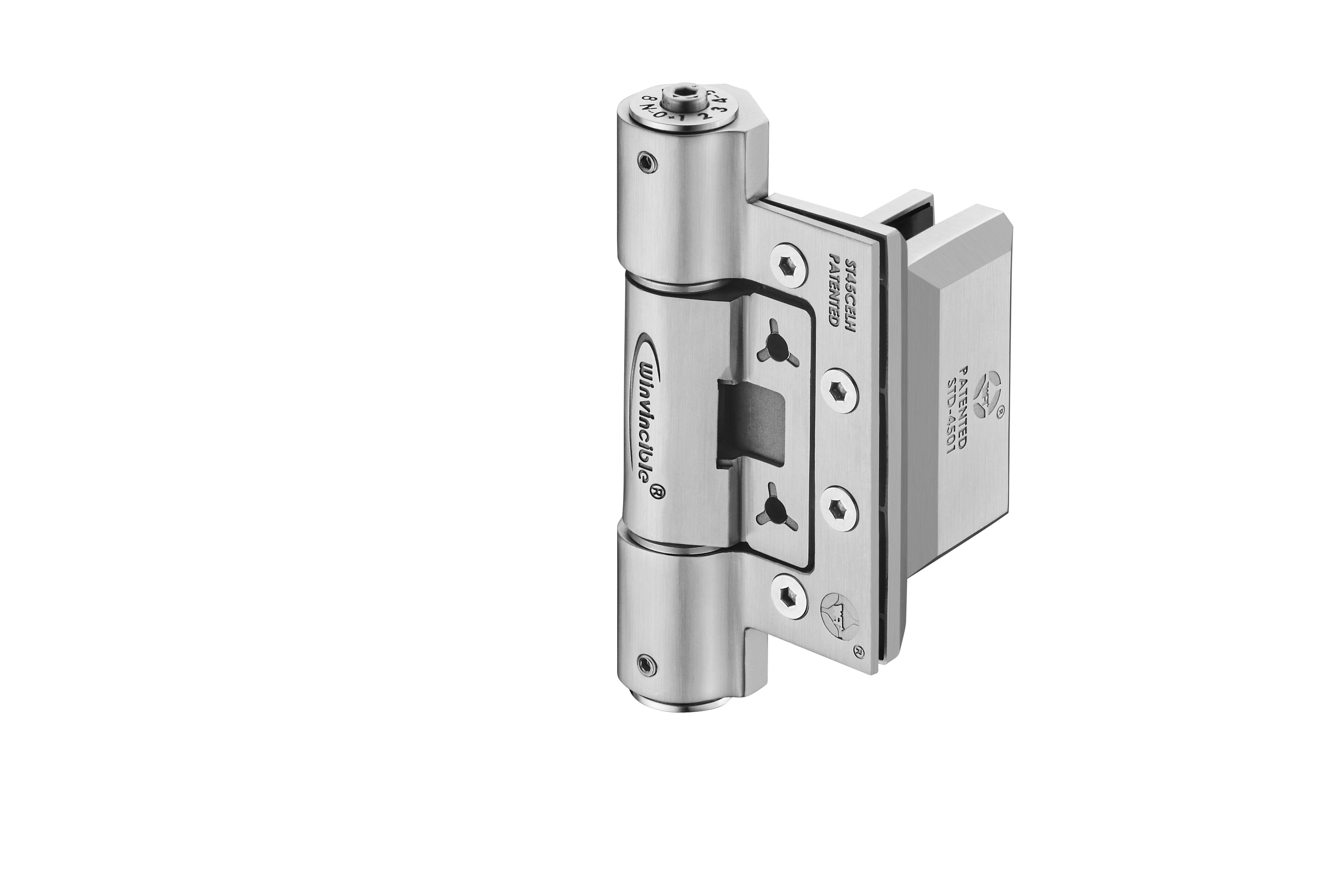

ST · 外掛支架組合 3D ST
ST · 外掛支架組合
標準 ST 外掛支架組合，搭配 MDEA 馬吉雙固錨使用，適合需要快速定位、穩定鎖固與現場友善施工的安裝情境。
Standard ST bracket assembly with MDEA for fast positioning, secure locking, and site-friendly installation.
詢價

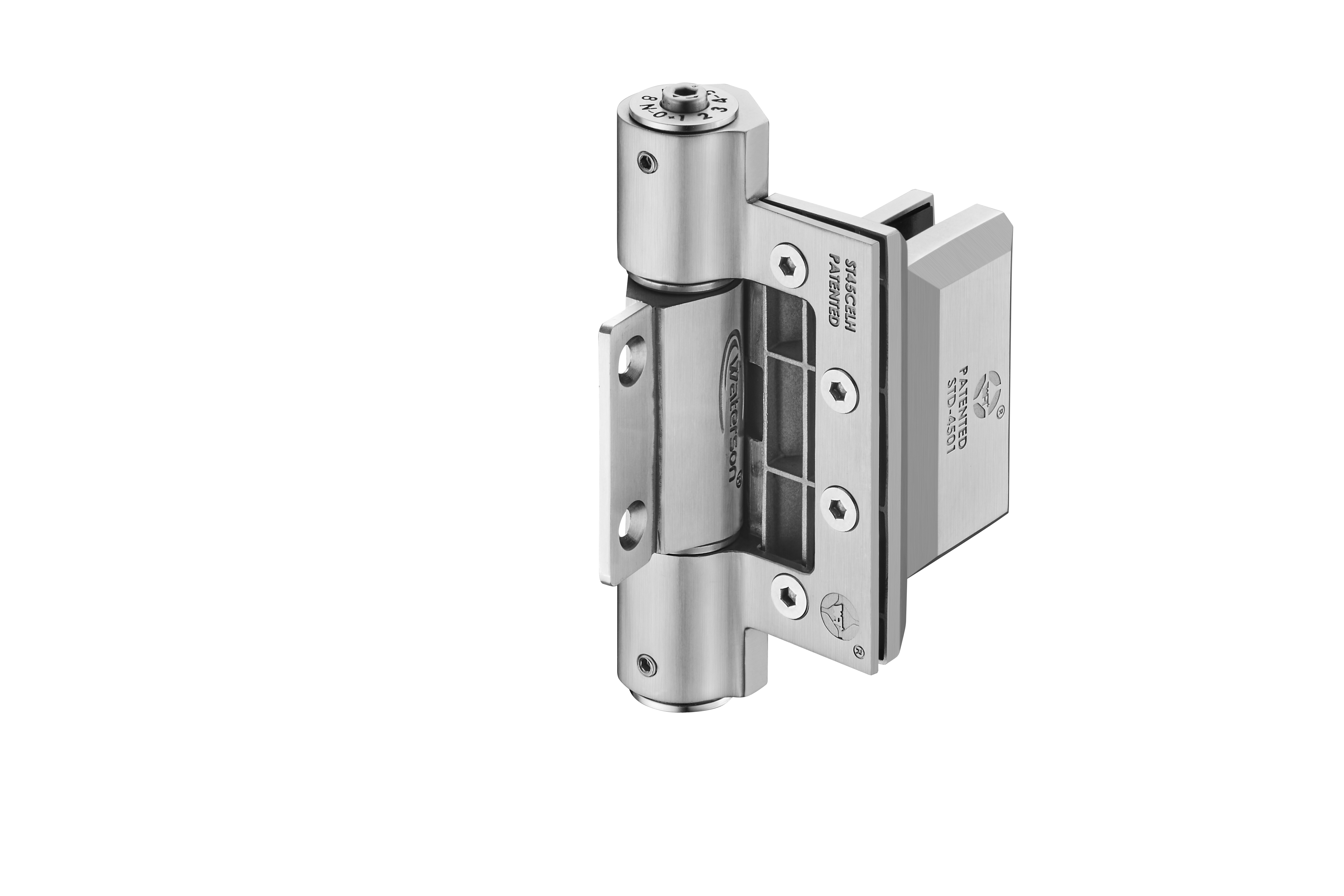

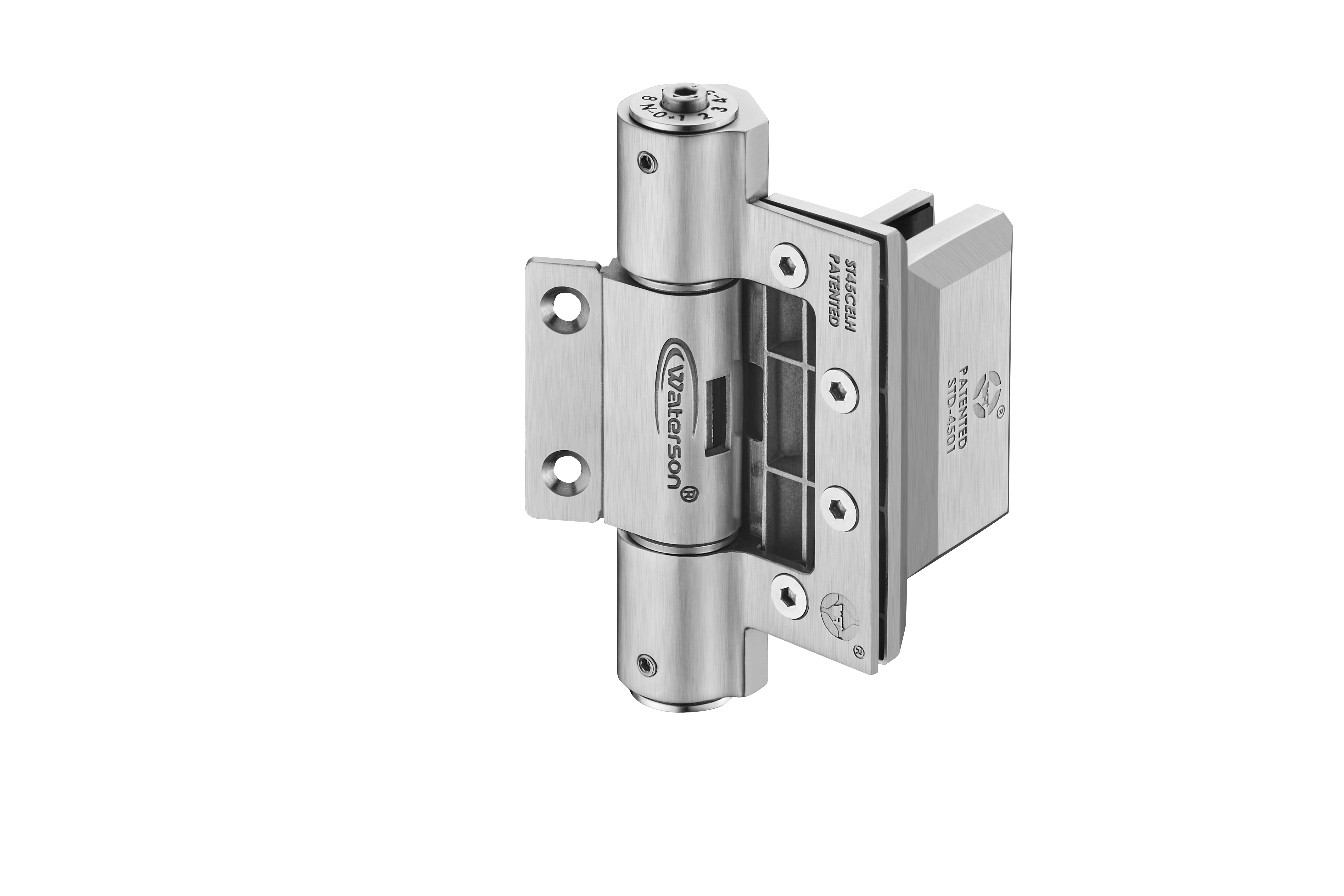

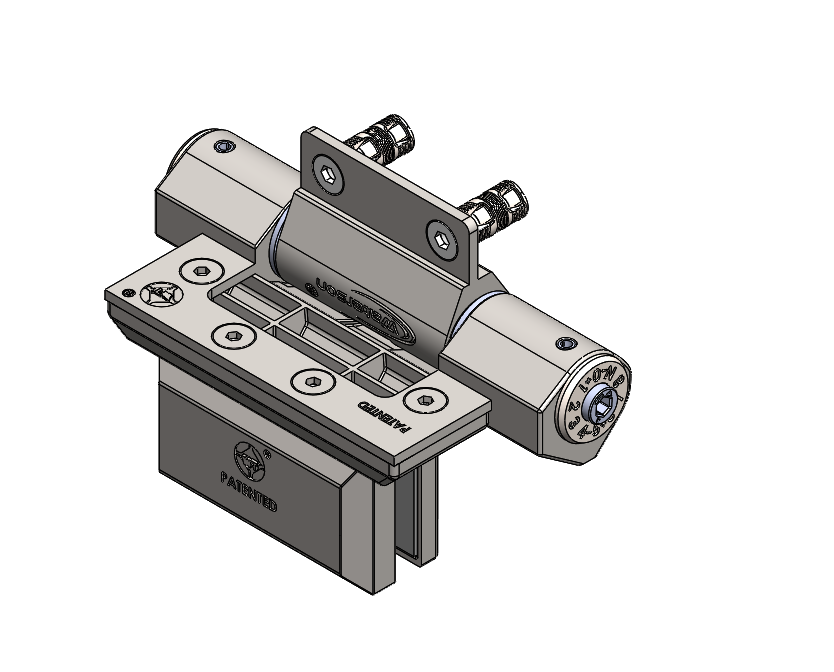

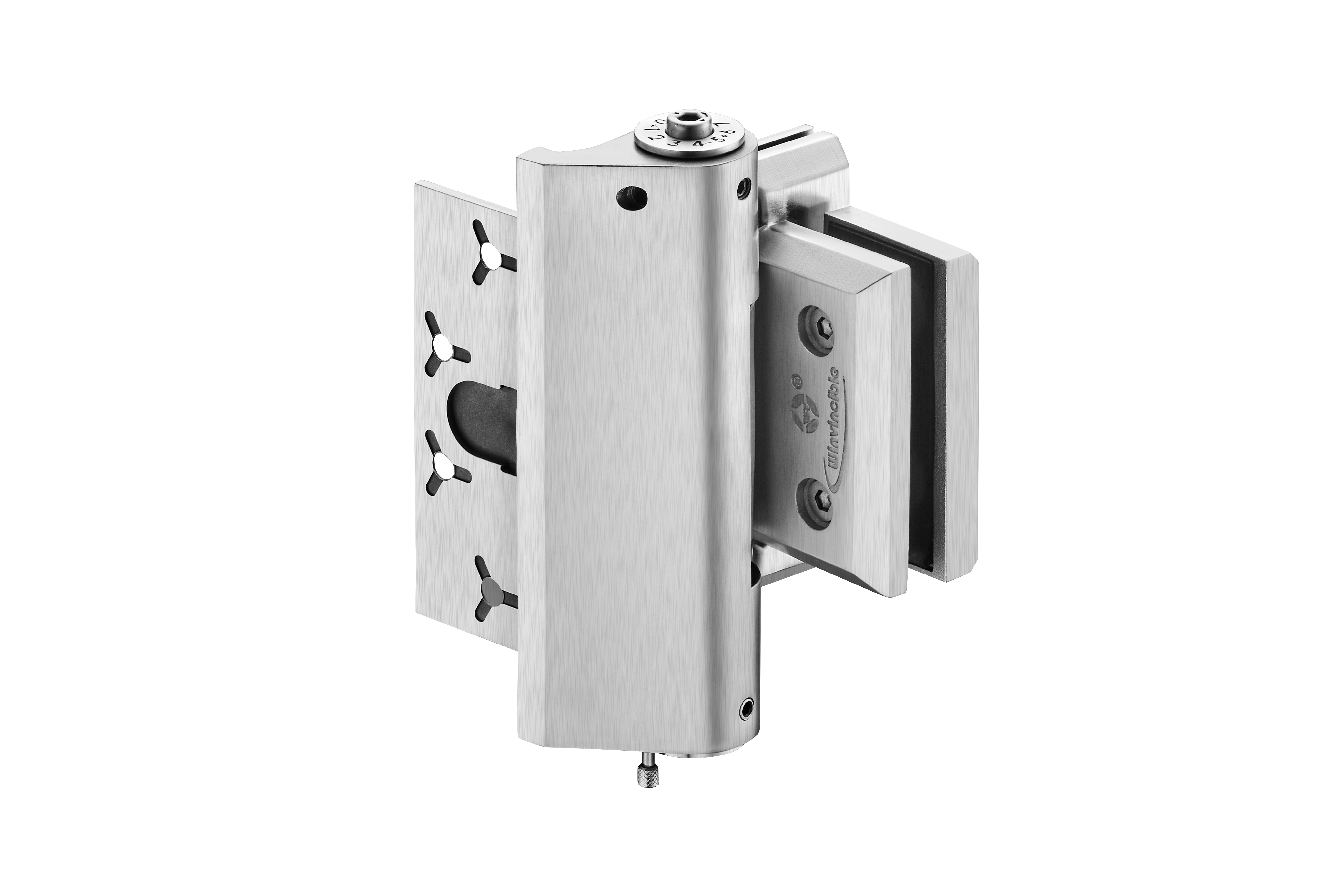

ST + K 系列 3D K
ST + K 系列
搭配 K 系列適用型鉸鏈的外掛安裝方案，適合既有門框更新與玻璃門相關 retrofit 應用。
A surface-mount solution for K Series hinges, ideal for retrofit projects and glass-door-related upgrades.
詢價

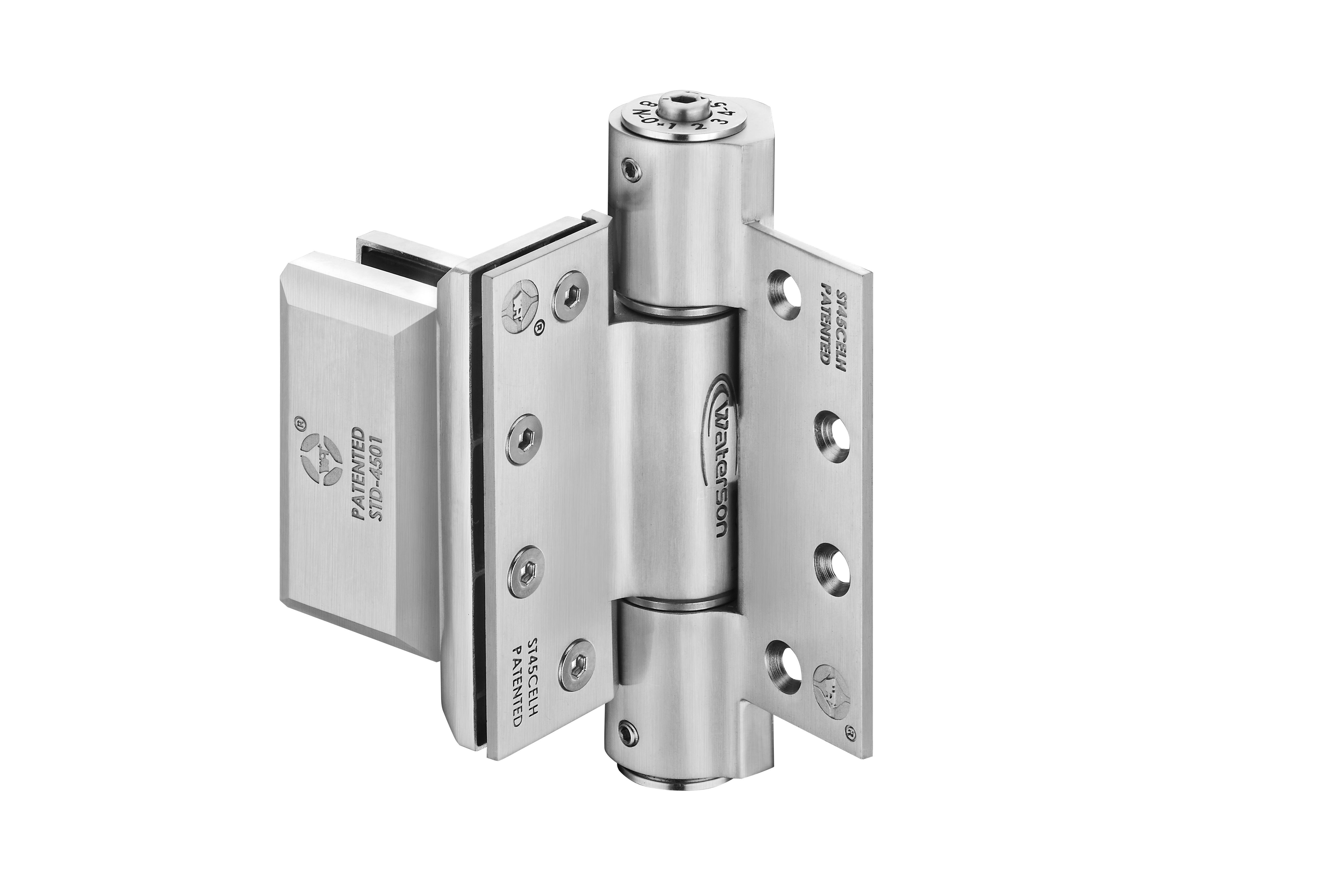

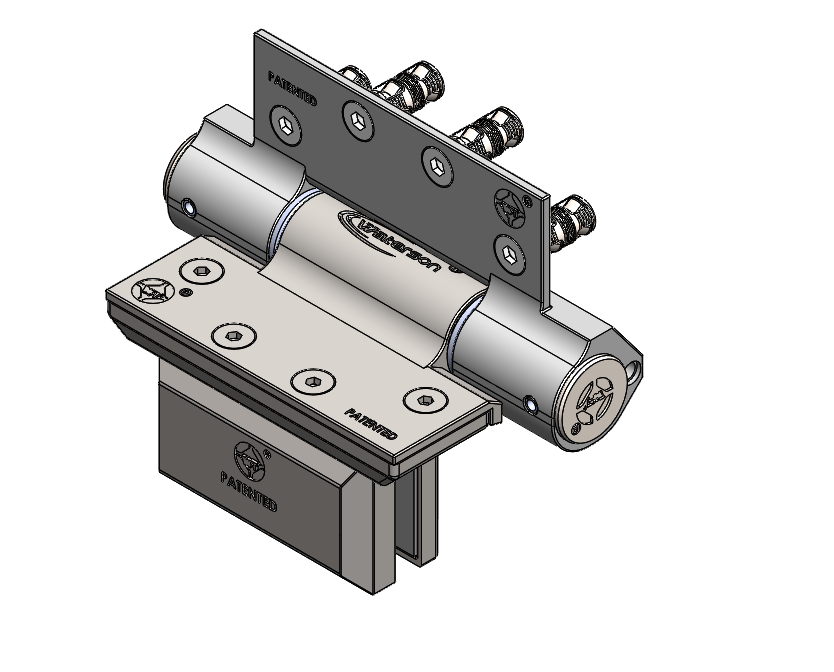

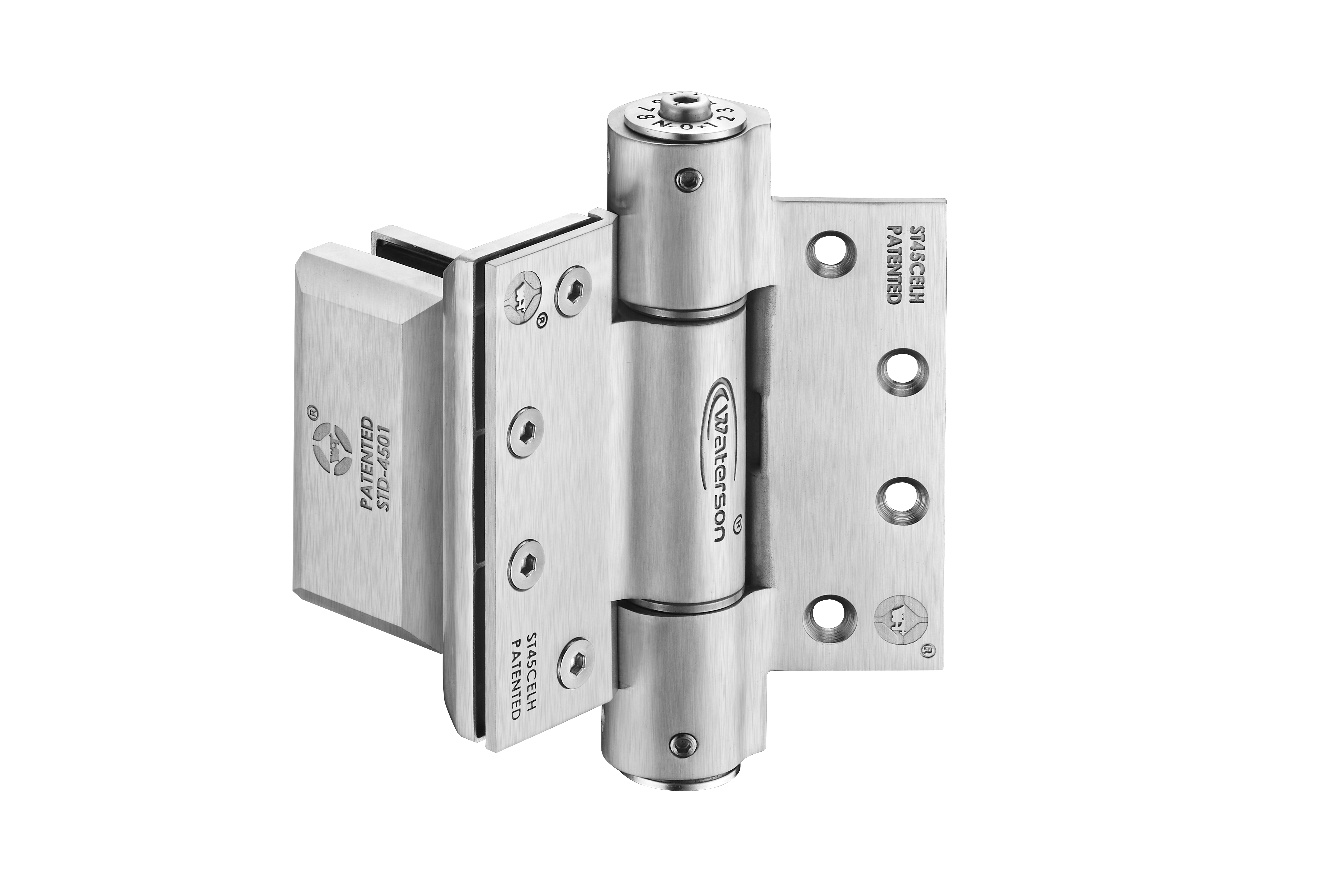

ST + M 系列 3D M
ST + M 系列
搭配 M 系列嵌入式（Mortise）鉸鏈的外掛安裝方案，可延伸對應 ANSI A156.17 專案需求。
A surface-mount configuration for M Series Mortise hinges, aligned with ANSI A156.17 project requirements.
詢價

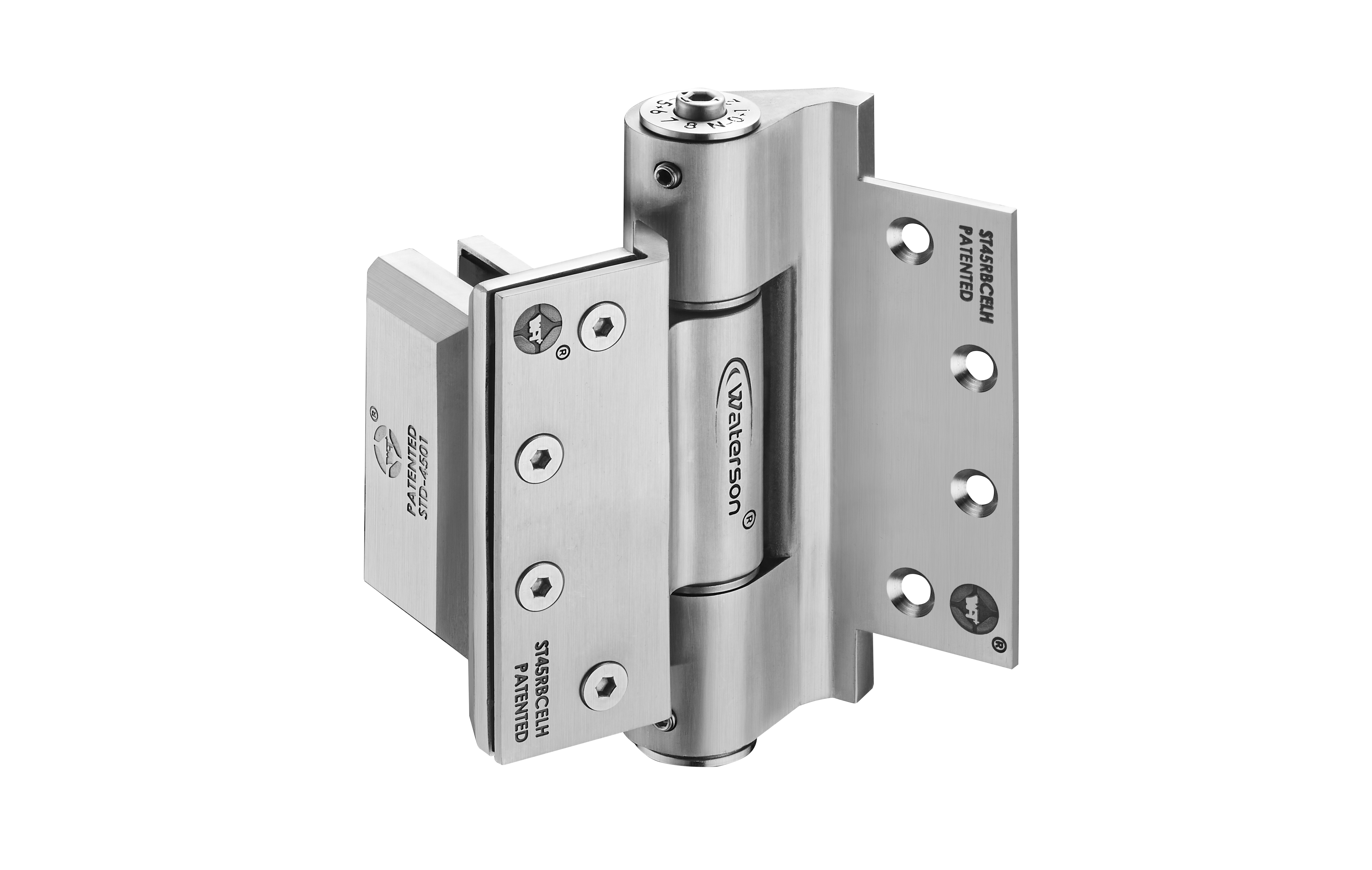

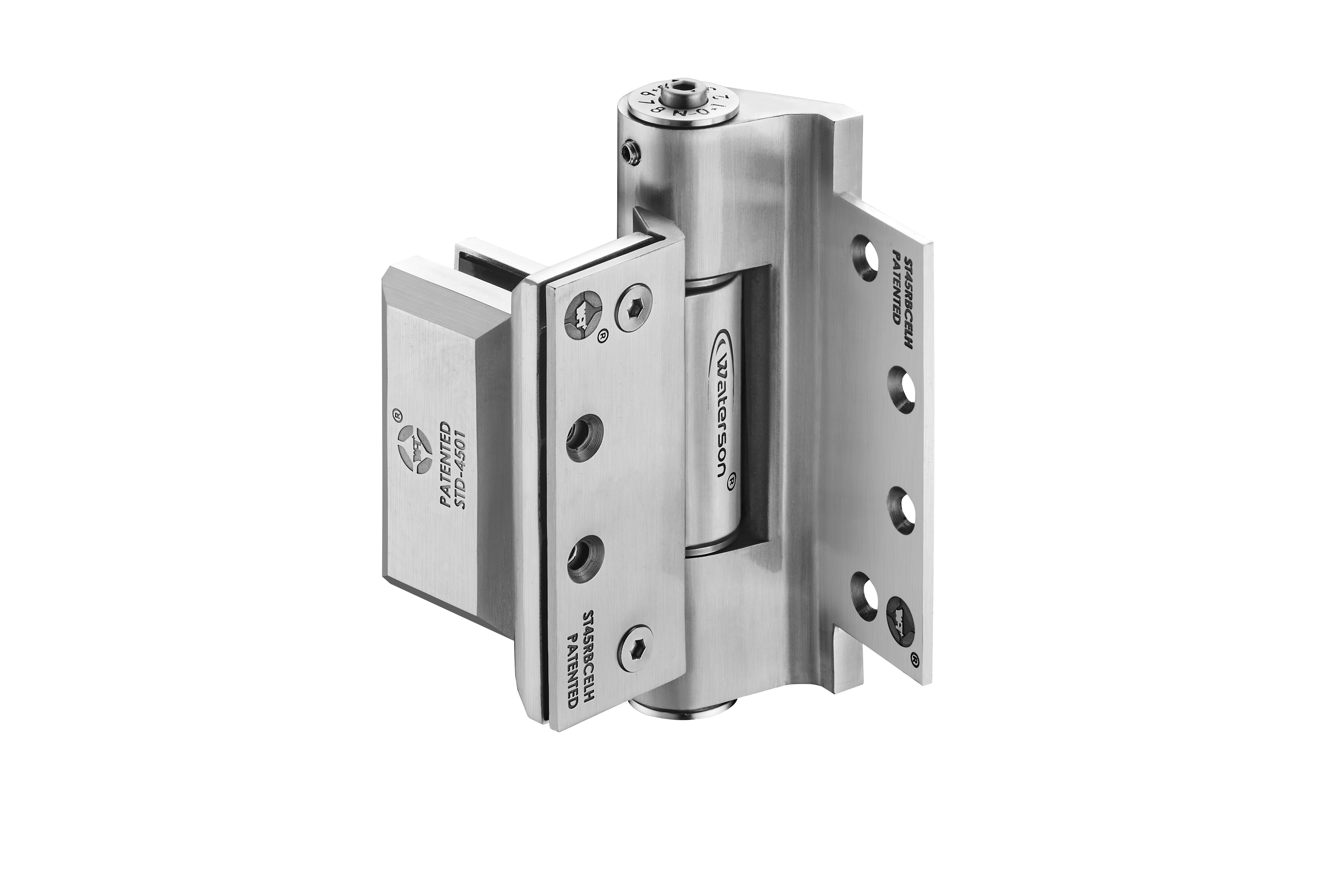

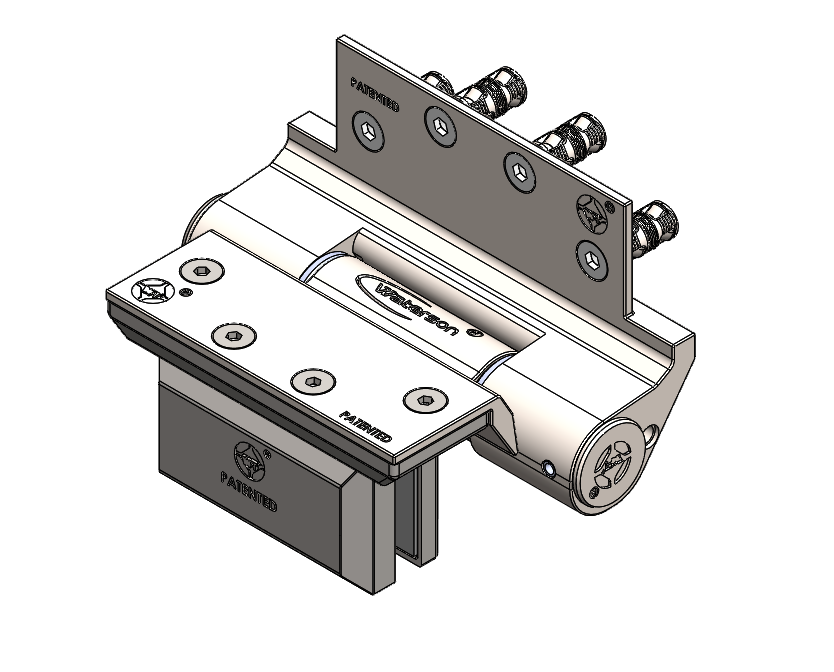

ST + R 系列 3D R
ST + R 系列
搭配 R 系列凸軸型（Barrel Raised）鉸鏈的外掛安裝方案，適合北美建築五金與外觀導向專案。
A surface-mount option for R Series Barrel Raised hinges, suited to North American hardware channels and profile-driven projects.
詢價

相關應用 Related Applications

K / M / R GLASS DOOR · MDEA INSTALLATION

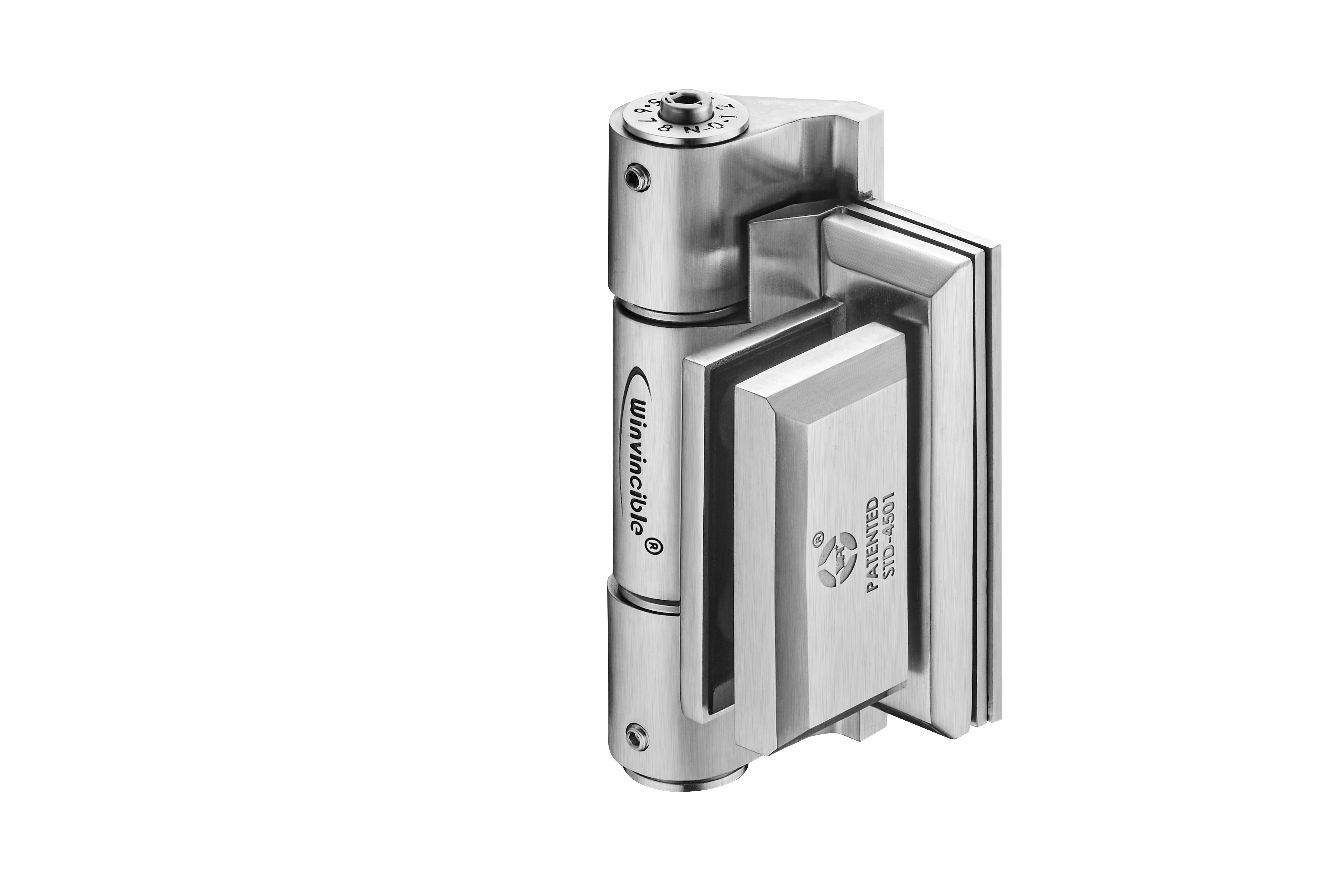

K 系列玻璃門應用
K SERIES

K 系列玻璃門

ST 支架搭配 K 系列玻璃門。

查看
M 系列玻璃門應用
M SERIES

M 系列玻璃門

ST 支架搭配 M Mortise 玻璃門。

查看
R 系列玻璃門應用
R SERIES

R 系列玻璃門

ST 支架搭配 R Barrel Raised 玻璃門。

查看
MDEA 安裝案例
MDEA ANCHOR

MDEA 安裝

ST 支架與 MDEA 整合安裝。

查看

產品代碼對應 Product Code Reference

ST · STD-4501 · EB01TSC · ST + K/M/R
ST外掛支架系統 · Surface-mount bracket system
STD-4501支架本體 · Stainless steel surface-mount bracket body
EB01TSCMDEA 馬吉雙固錨短型 · Double Expansion Anchor (Short)
ST + K/M/R外掛支架搭配 K / M / R 鉸鏈的應用組合 · Bracket application assemblies for K/M/R hinges

MDEA 馬吉雙固錨 Multifunction Double Expansion Anchor

SELF-CENTERING · DUAL EXPANSION · 5mm HEX

圓頭六角孔 Round Head 標準

鎖緊前尾端閉合，順時針鎖入後尾端向外張開，形成雙向膨脹固定；適合一般標準安裝與快速定位。
Closed before tightening, then expands outward when locked clockwise for dual-expansion anchoring and fast standard installation.

皿頭六角孔 Flat Head 埋頭

平整埋頭設計可兼顧外觀與固定性，同樣採雙向膨脹結構，適合重視簡潔視覺的門面安裝。
Flush flat-head design keeps the surface clean while maintaining the same dual-expansion holding performance.

規格 Specifications EB01TSC · 雙重膨脹螺栓 (Short)

零件號 Part No.EB01TSC
名稱 Name雙重膨脹螺栓（Short）· Double Expansion Anchor
螺紋 ThreadM6
總長 Length30 mm
主體直徑 Body ØØ11.5 / Ø13.5（兩種規格 Two Variants）
頭型 Head圓頭六角孔 Round / 皿頭六角孔 Flat · 5mm Hex
特性 Feature雙向膨脹・自動定心 Self-centering Dual Expansion
MDEA 用於 D / K / M / R 系列鉸鏈時，可直接與葉片溝槽整合定位，無需額外特殊華司；一般泛用安裝則建議搭配專用華司，以取得最佳固定效果。
When used with D/K/M/R hinges, MDEA locks directly into the leaf grooves without special washers. For general-purpose mounting, dedicated washers are recommended for the best fixing performance.
