外掛支架與配件
支架與配件 · 表面安裝支架系統
外掛支架與配件為 D / K / M / R 四系列鉸鏈之外的加購項目：STD-4501 表面安裝外掛支架搭配 MDEA 馬吉双固錨，可延伸對應 K / M / R 各系列鉸鏈，兼顧快速定位、穩固鎖定與既有門框友善安裝。
相容 MDEA
僅需 5mm 六角扳手
Retrofit 友善安裝
產品圖庫
STD-4501 支架 · 不鏽鋼產品展示
放大

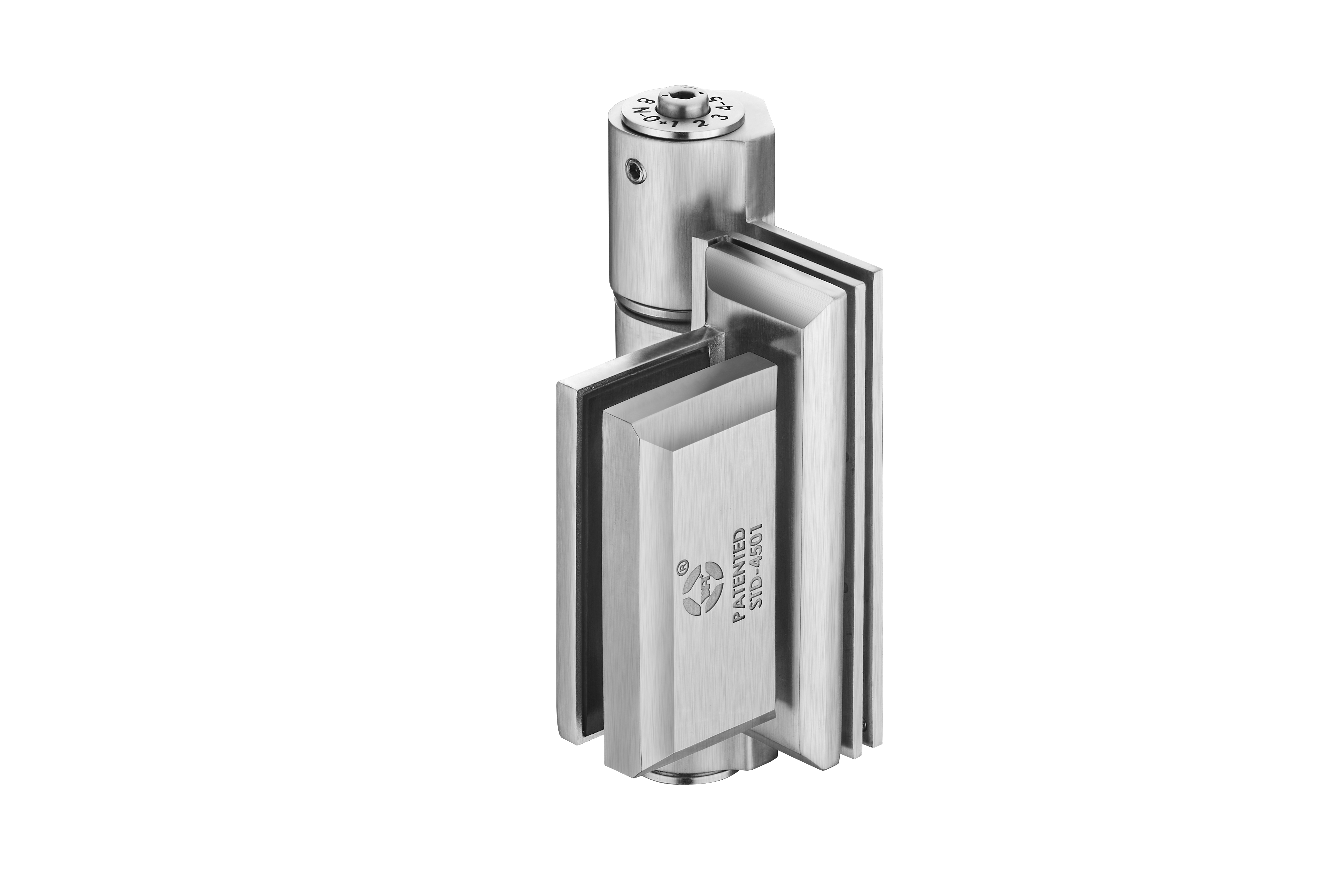

STD-4501 · 外掛支架本體 · 玻璃／木門通用
放大

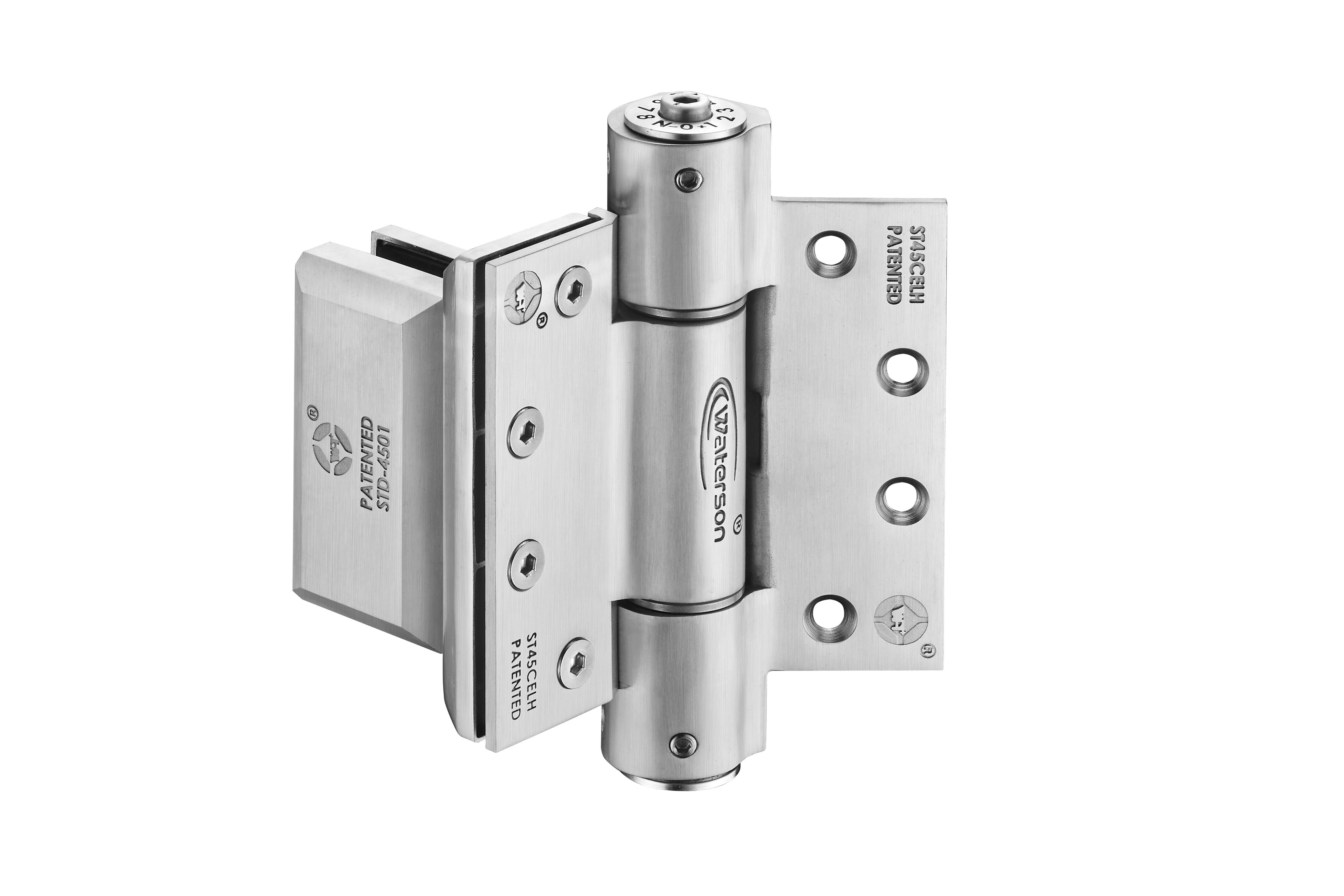

STD-4501 + ST45CELH（M 型） · Waterson 雷雕
放大

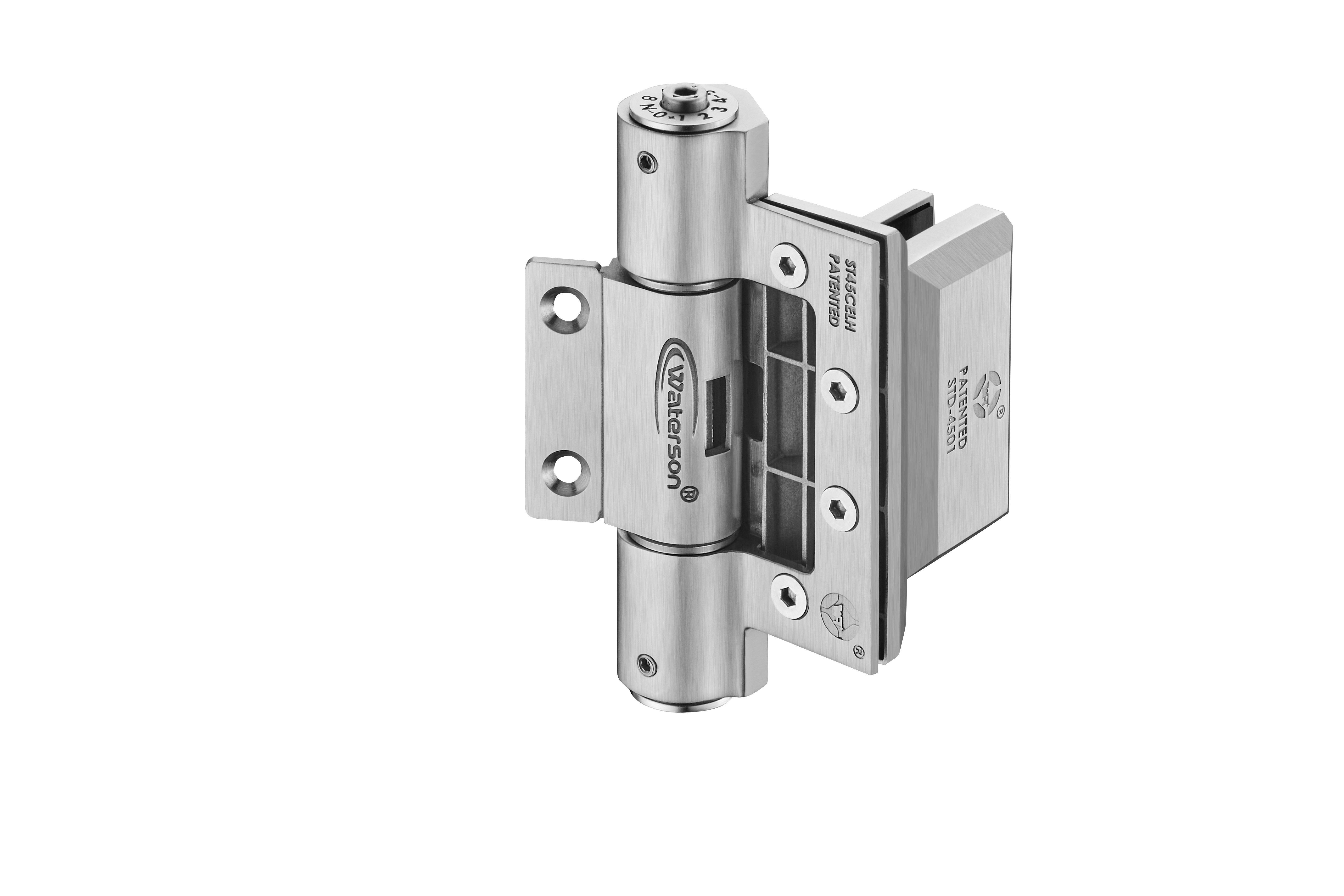

STD-4501 + ST45CELH（M 型）· 視角 2 · 外掛安裝角度
放大

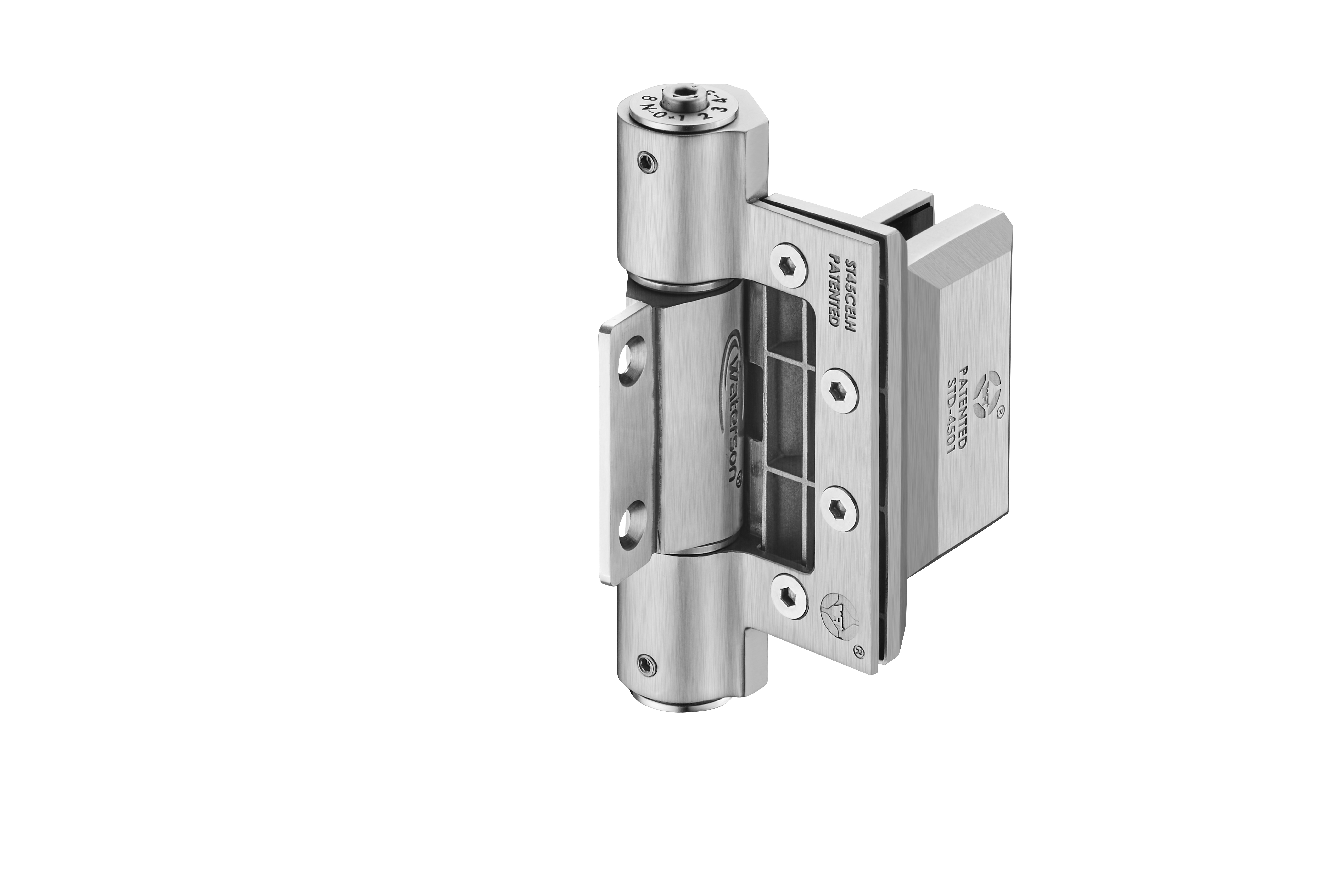

STD-4501 + ST45CELH（M 型）· 視角 3 · 支架結合面
放大

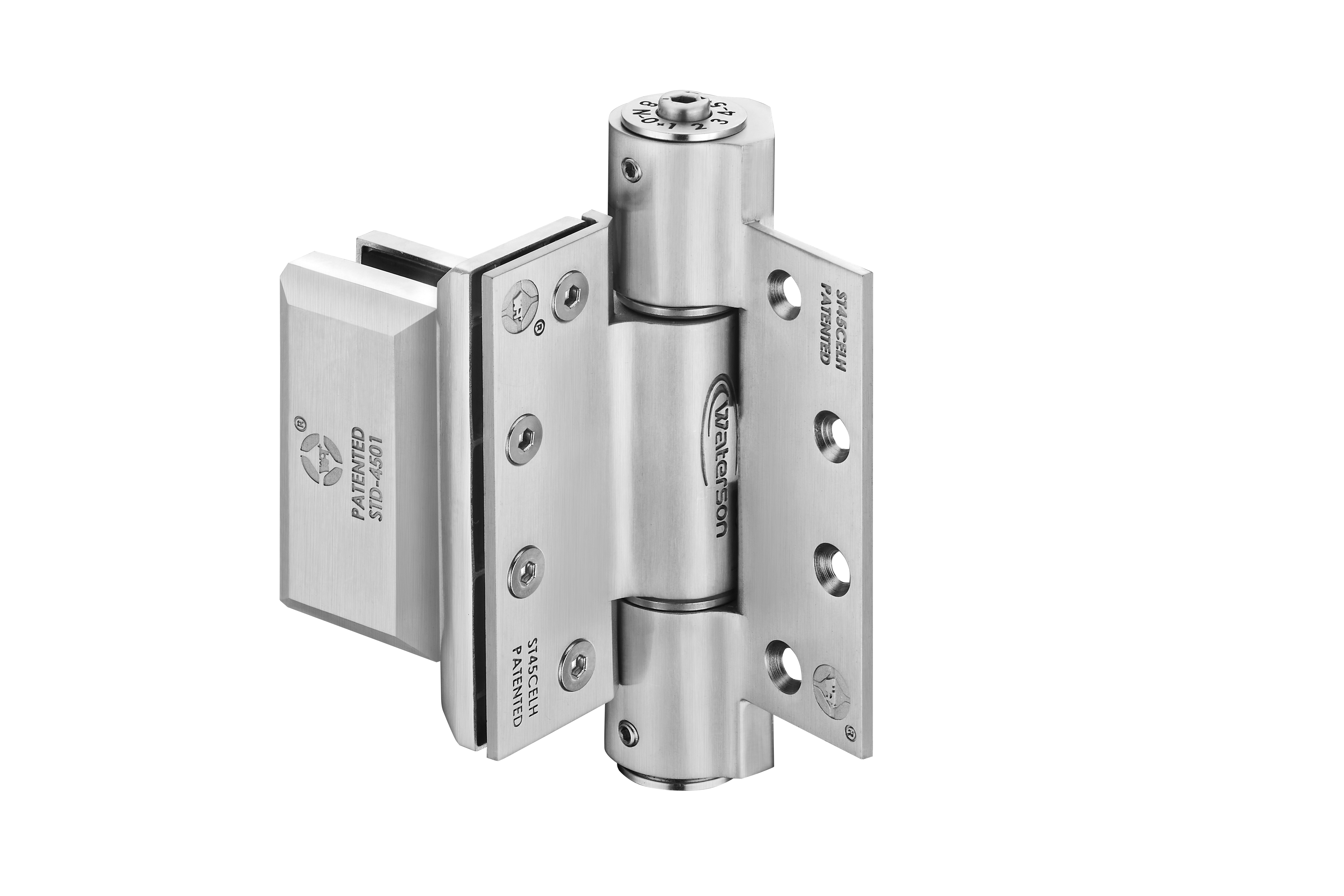

STD-4501 + ST45CELH（M 型）· 視角 4 · 整體組合
放大

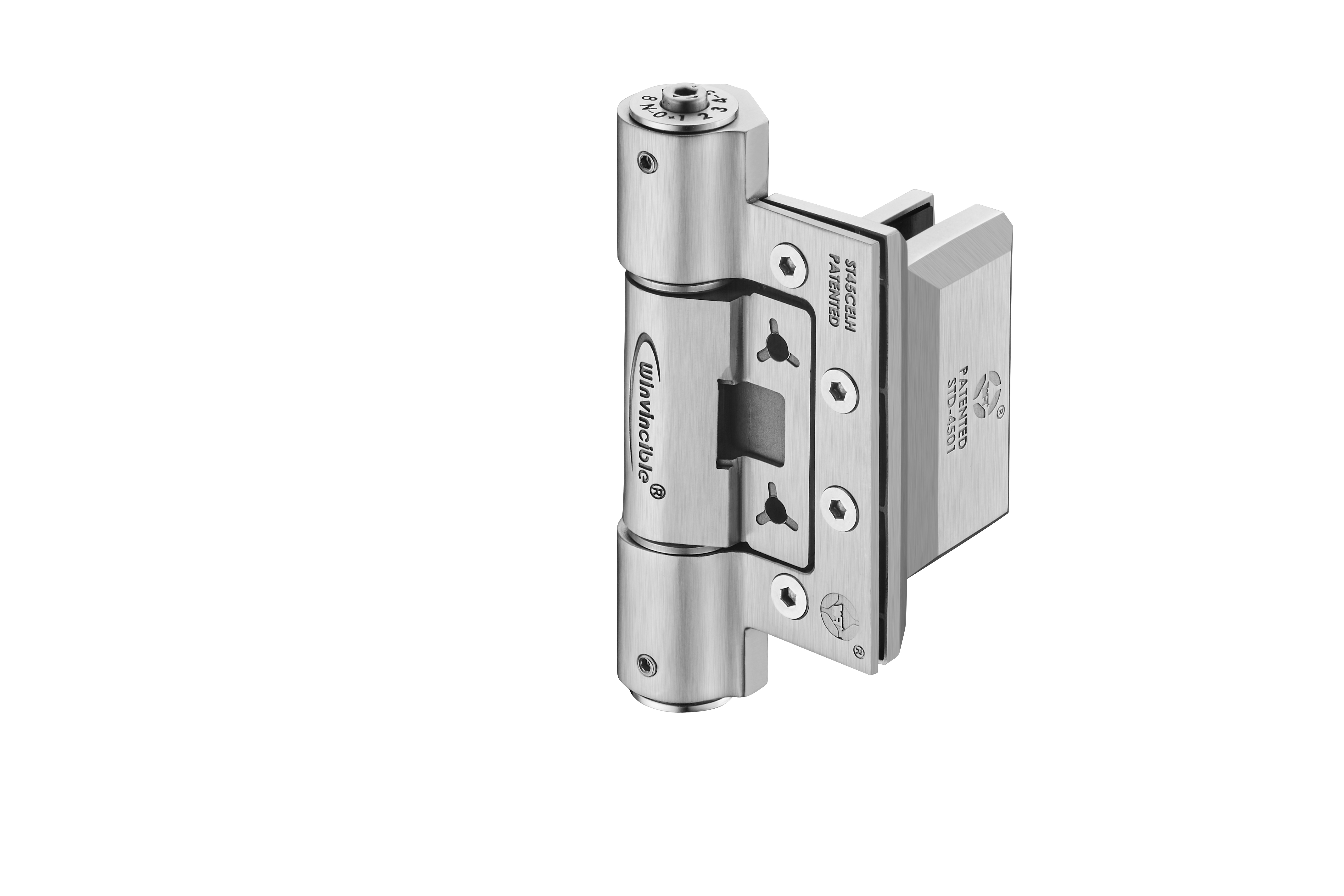

STD-4501 + ST45CELH · Winvincible · 雙品牌組合
放大

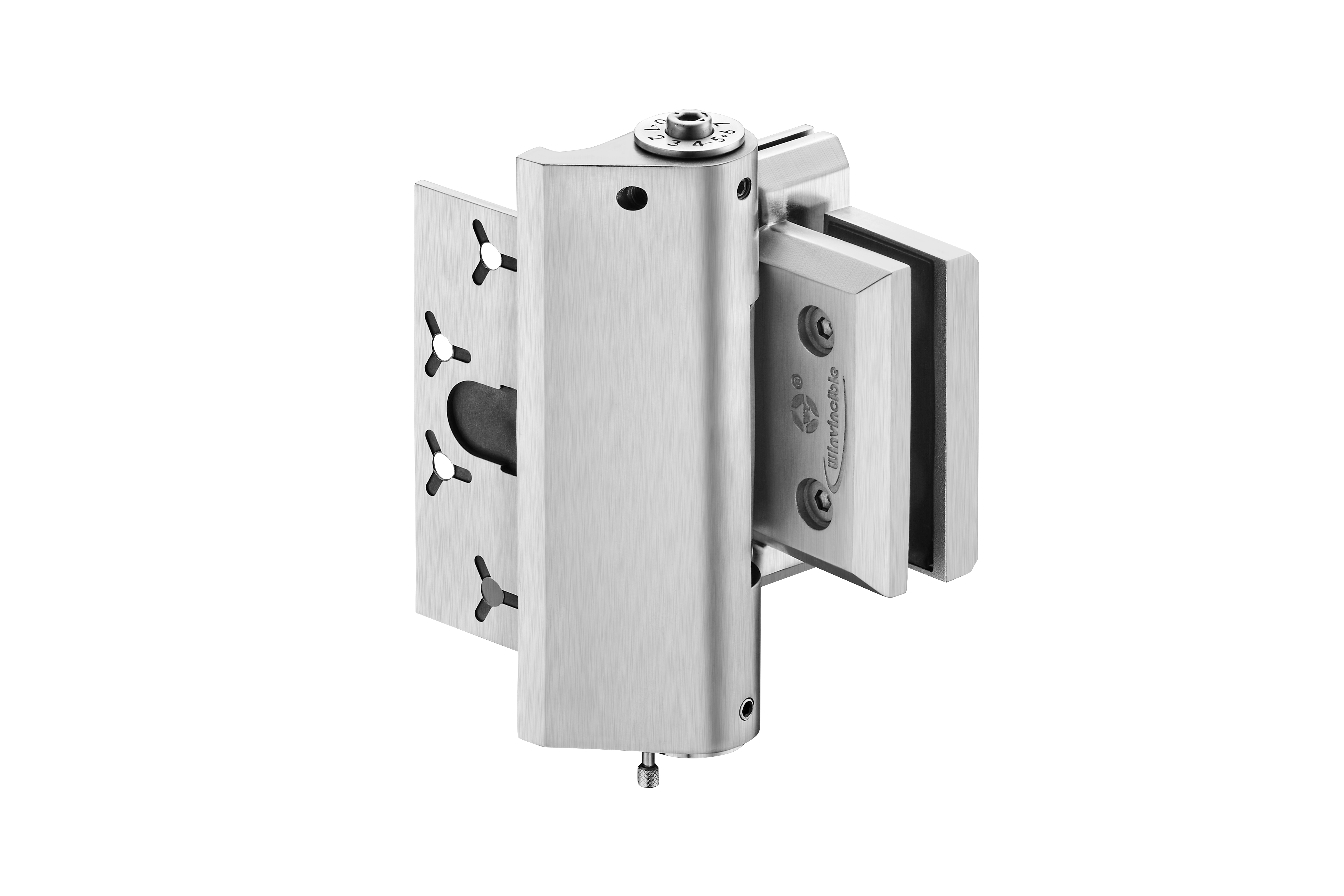

STD-4501 + ST45CELH · Winvincible · 視角 2 · 雙品牌雷雕
放大

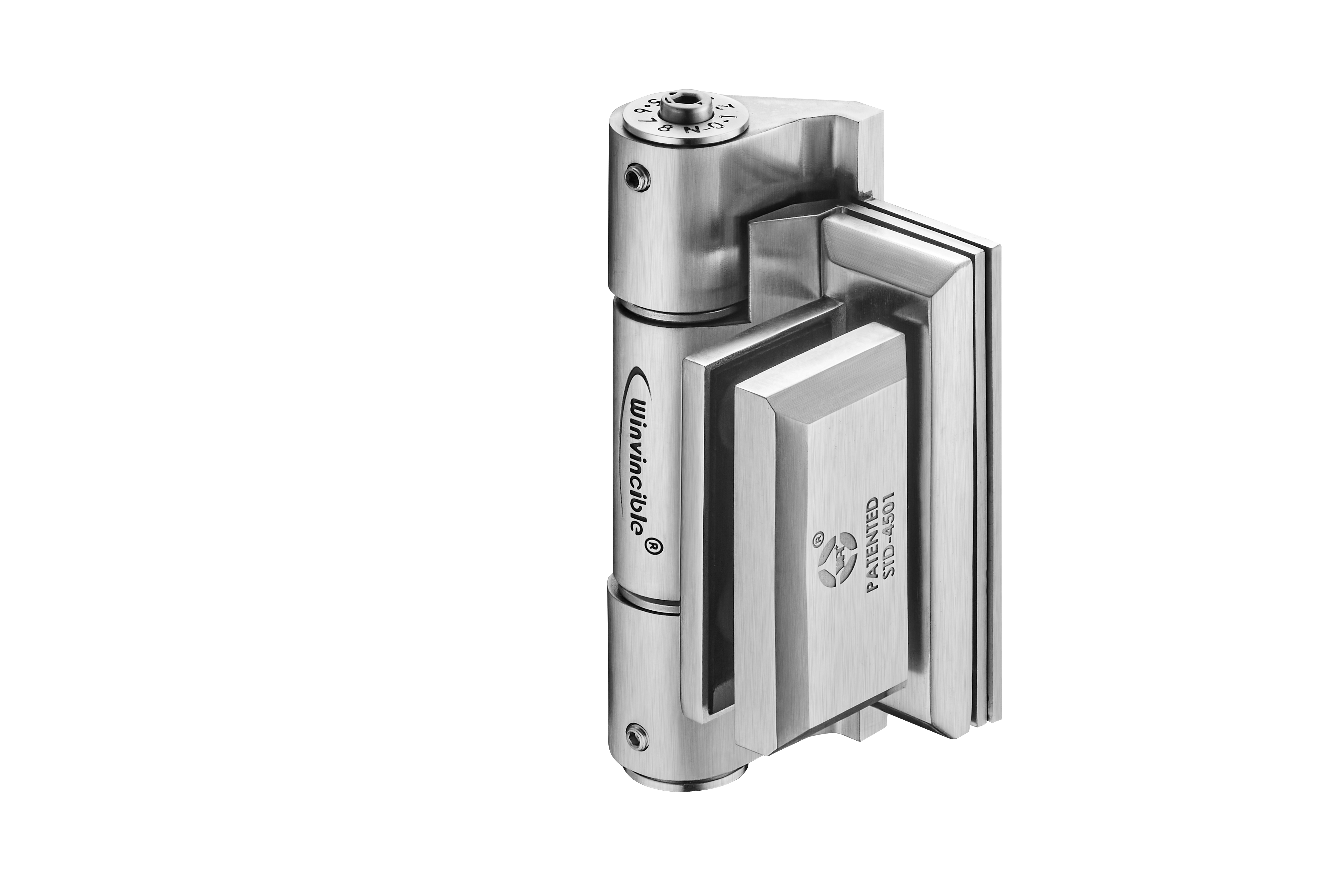

STD-4501 + ST45CELH · Winvincible · 視角 3 · 組合細節
放大

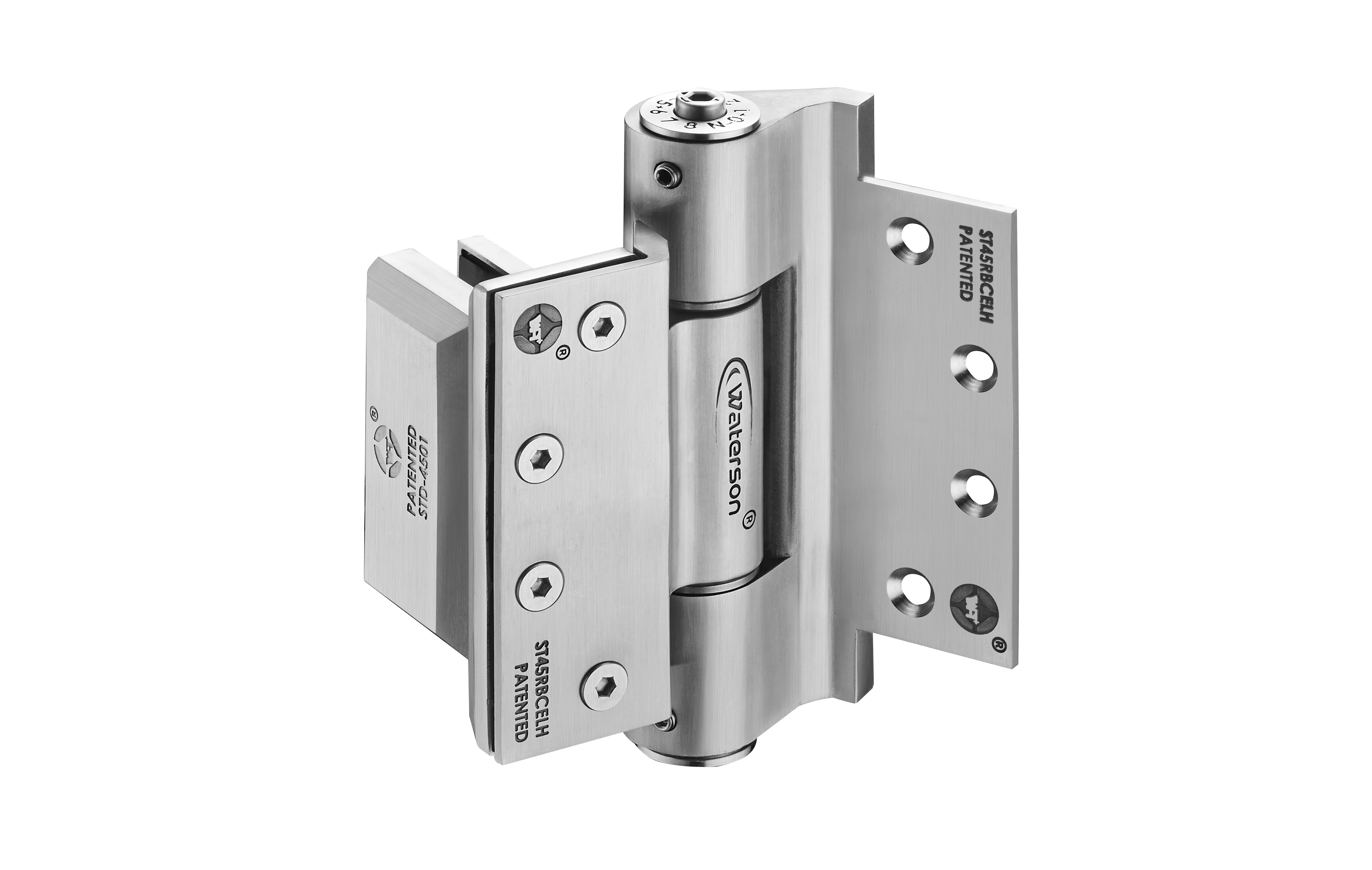

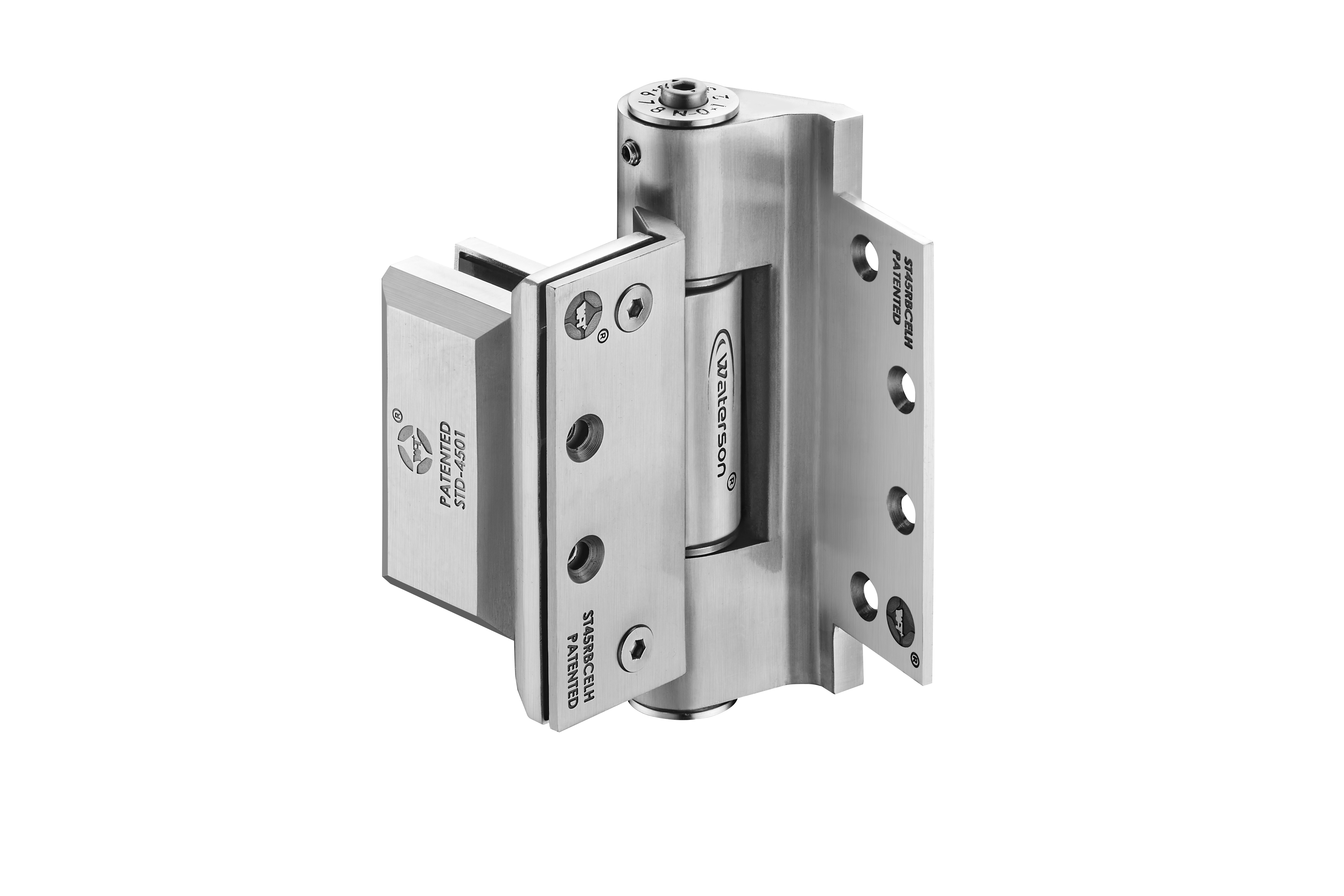

STD-4501 + ST45RBCELH（R 型） · 凸軸搭配外掛
放大
STD-4501 + ST45RBCELH（R 型）· 視角 2 · 凸軸外掛角度
STD-4501 方塊式外掛支架
STD-4501 為獨立式不鏽鋼方塊支架，可直接安裝於門框或門扇表面，降低既有結構修改需求，適合 retrofit 與現場加裝情境。

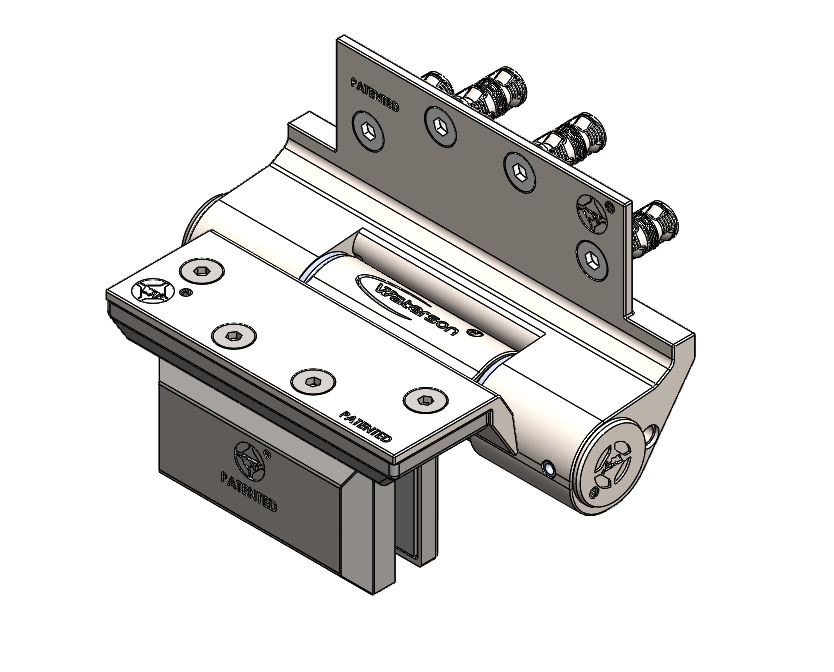

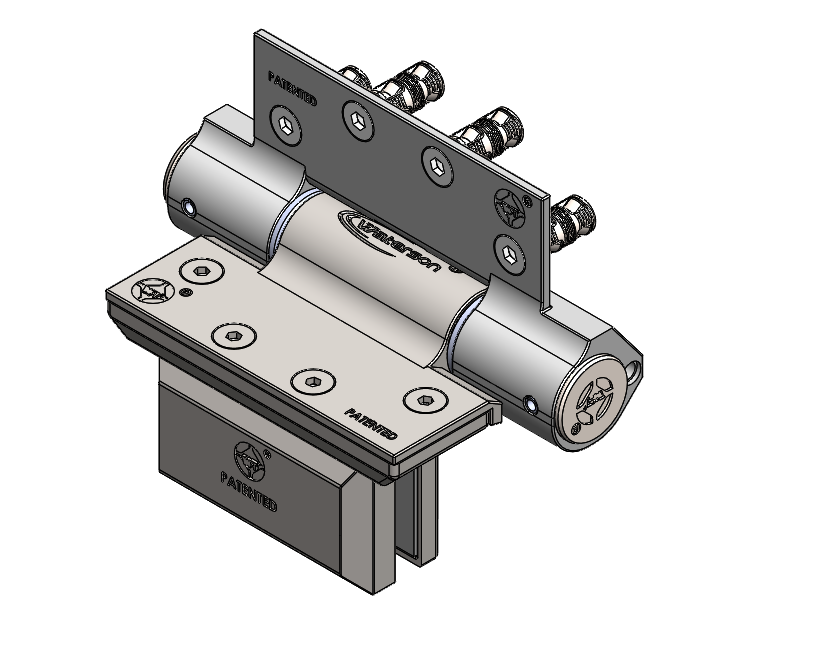

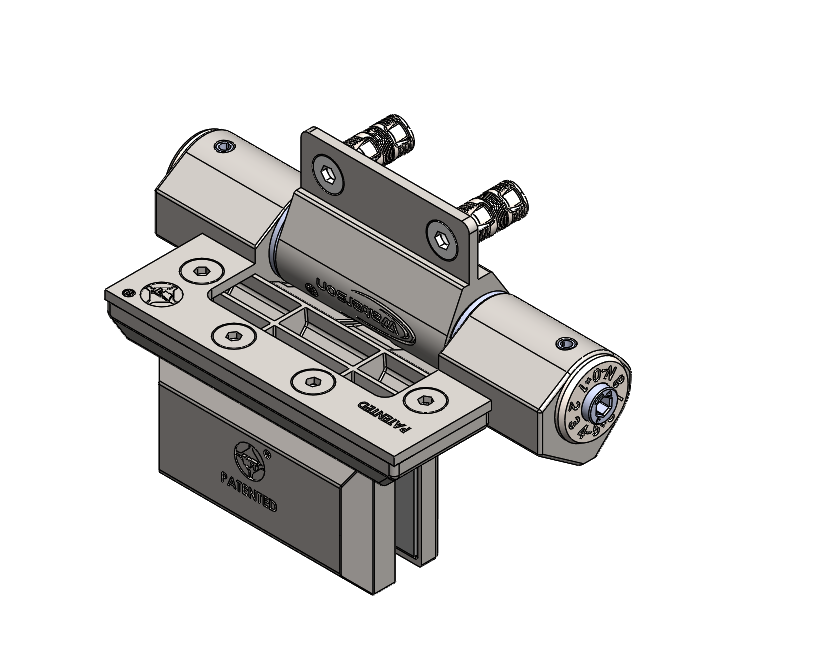

K / M / R 跨系列共用
同一組外掛支架可搭配 K / M / R 任一鉸鏈系列加購使用，並透過 MDEA 馬吉双固錨完成快速定位與雙向膨脹固定，提升現場整合效率。
外掛支架組合
STD-4501 · 相容 MDEA · 加購配件 · K / M / R 系列外掛支架系統以 STD-4501 不鏽鋼方塊支架搭配 MDEA 馬吉双固錨，為 K / M / R 各系列鉸鏈的表面安裝加購配件，適合既有門框 retrofit 與現場快速整合。
產品代碼對應
STD-4501 · EB01TSC · 支架 + K/M/R| STD-4501 | 支架本體 · 不鏽鋼方塊外掛支架 |
|---|---|
| EB01TSC | MDEA 馬吉双固錨短型 |
| 支架 + K/M/R | 外掛支架搭配 K / M / R 鉸鏈的加購應用組合 |

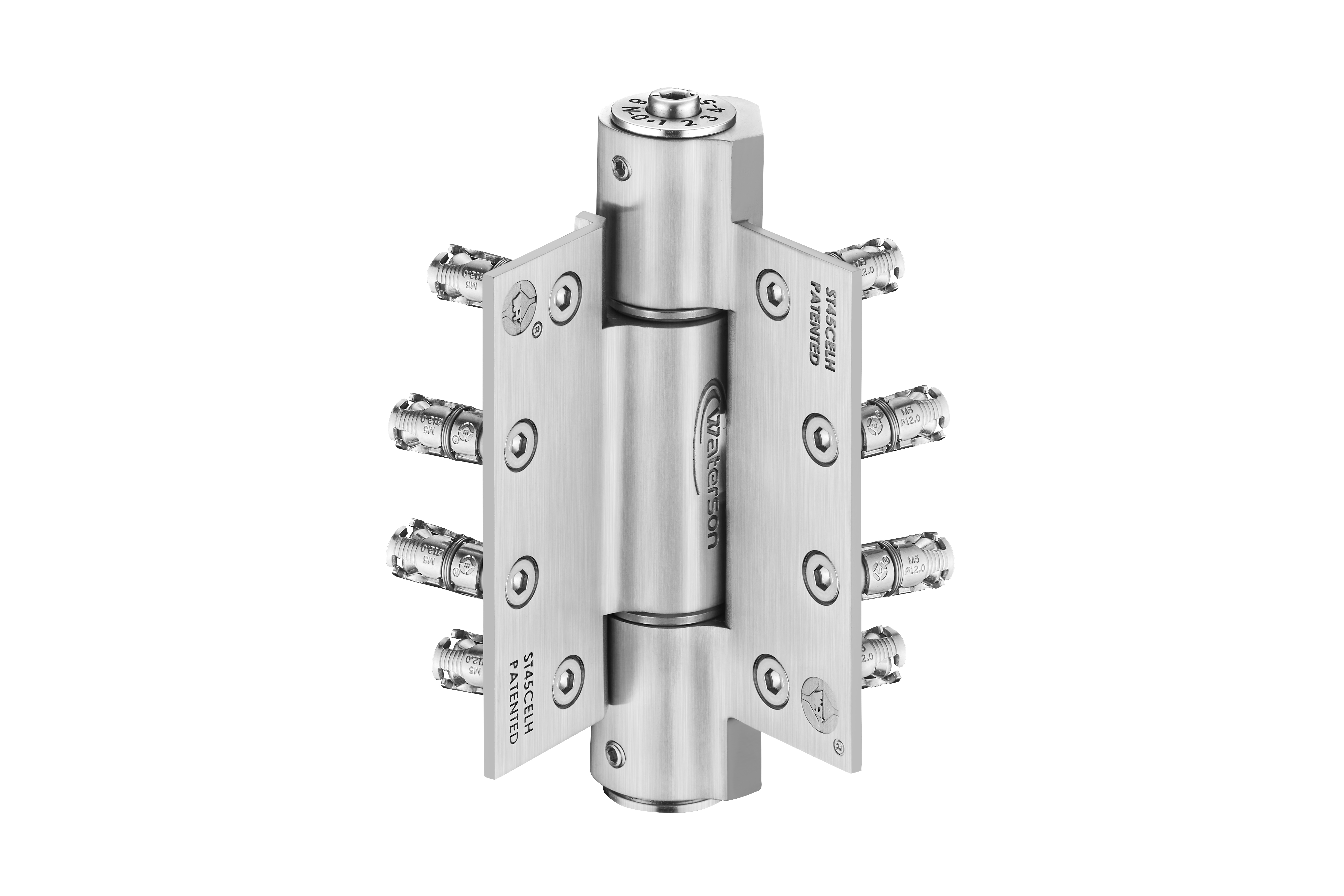

MDEA 馬吉双固錨 Multifunction Double Expansion Anchor
自動定心 · 雙向膨脹 · 5mm 六角圓頭六角孔 標準
鎖緊前尾端閉合，順時針鎖入後尾端向外張開，形成雙向膨脹固定；適合一般標準安裝與快速定位。
皿頭六角孔 埋頭
平整埋頭設計可兼顧外觀與固定性，同樣採雙向膨脹結構，適合重視簡潔視覺的門面安裝。
組件構成 ① – ④
1
可適用各種螺絲頭部
M6 × 25 mm
M6 × 25 mm
2
特殊華司 2mm
特殊防鬆華司
特殊防鬆華司
3
膨脹錨栓
單向／雙向膨脹
單向／雙向膨脹
4
套筒
35 mm / 45 mm
35 mm / 45 mm
重點功能 雙段安全保護
MDEA 採雙段安全保護機構：第一段錨固達到極限後，第二段錨固持續提供夾持力，在拉拔曲線上形成第二承載峰值，大幅降低突發脫落風險，提升整體結構安全與安裝可靠度。
固定強度經實驗室拉拔強度測試證明（慶原萬能材料試驗機）；基材厚度 ＞ 3 mm 即可確保錨固效能。
FAST Installation 快速安裝
Strong & Secure Locking 強固鎖定
Self-centering 自動定心
Expansion Technology Worldwide Patented Innovation 全球專利創新
實測照片：MDEA 於慶原（CHUN YHEN）萬能材料試驗機進行拉拔強度測試 — 雙頭（雙層保護機制）膨脹錨栓實測結果符合不鏽鋼材質測試值。
雙段安全保護
第二承載峰值
實驗室測試認證
高安全可靠度
規格 EB01TSC · 雙重膨脹螺栓（短型）
| 零件號 | EB01TSC |
|---|---|
| 名稱 | 雙重膨脹螺栓（短型） |
| 螺紋 | M6 |
| 總長 | 30 mm |
| 主體直徑 | Ø11.5 / Ø13.5（兩種規格） |
| 頭型 | 圓頭六角孔 / 皿頭六角孔 · 5mm 六角 |
| 特性 | 雙向膨脹・自動定心 |
MDEA 馬吉双固錨需基材厚度 ＞ 3 mm、Ø12 mm 鑽孔與 3 mm 寬溝槽。Universal 通用版 MDEA 包含 2 mm 特殊防鬆墊圈；Special 專用版 MDEA 為無墊圈設計，專為 D/K/M/R 鉸鏈打造，具備雙段安全保護與第二承載峰值設計。
