Grade 1 1,000,000+ Cycles
安規認證與安全防護
COMPLIANCE & SAFETY MECHANISMS
Waterson 鉸鏈系統完美融合極致工藝與美學，全面滿足全球最嚴苛的安規與建案標準，並整合多項創新安全機制。
Integrating ultimate engineering with aesthetic design, meeting rigorous building codes globally with innovative safety mechanisms.
-
ADA 無障礙規範
開啟力 < 5磅，符合 ICC A117.1
Opening force < 5 lbs (ICC A117.1) -
UL 3小時防火測試
適用高達 8 呎防火門，確保極致安全
UL listed for 3-hr fire doors -
ANSI / BHMA 認證
A156.17 一級規範，百萬次循環測試
A156.17 Grade 1 (1,000,000+ cycles)
-

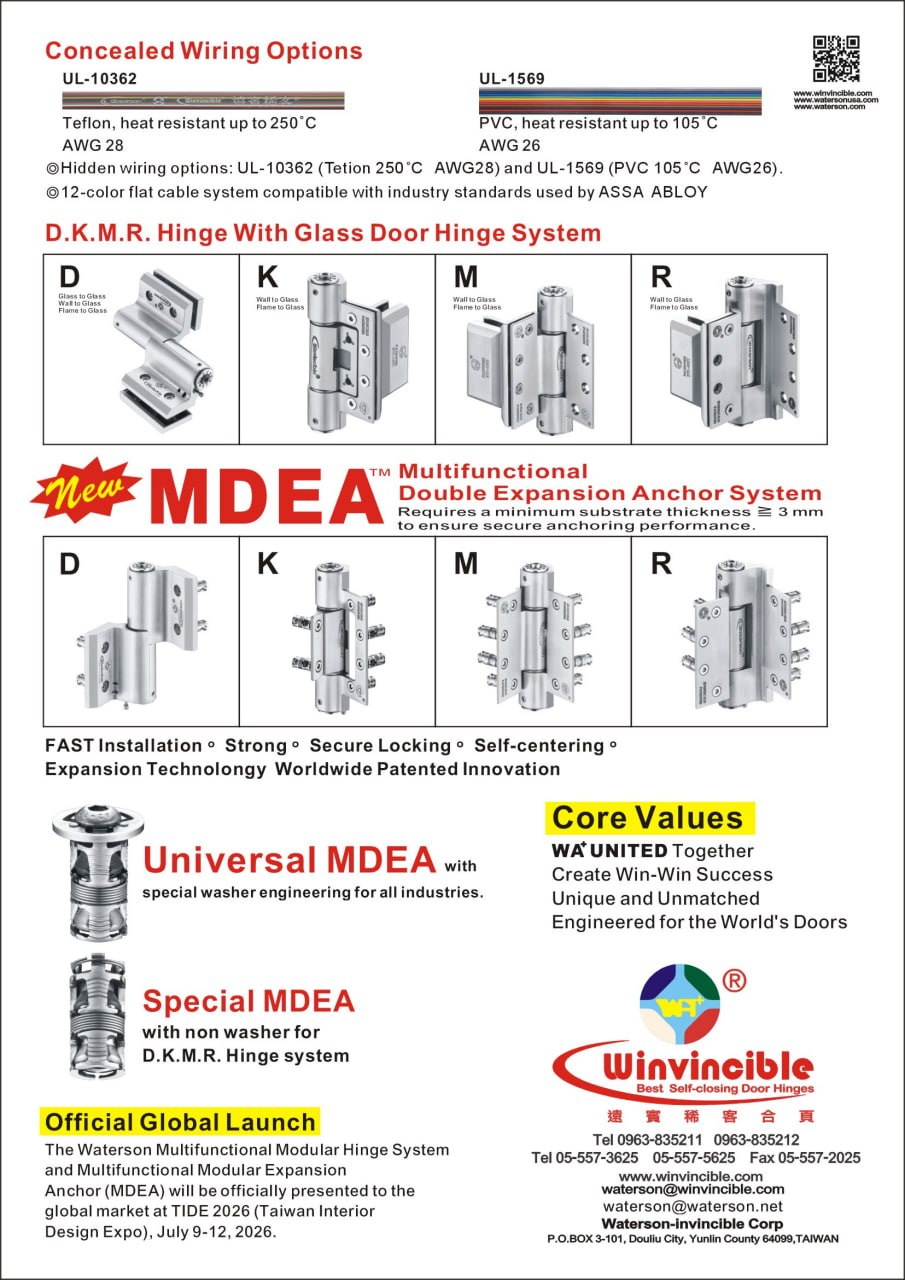

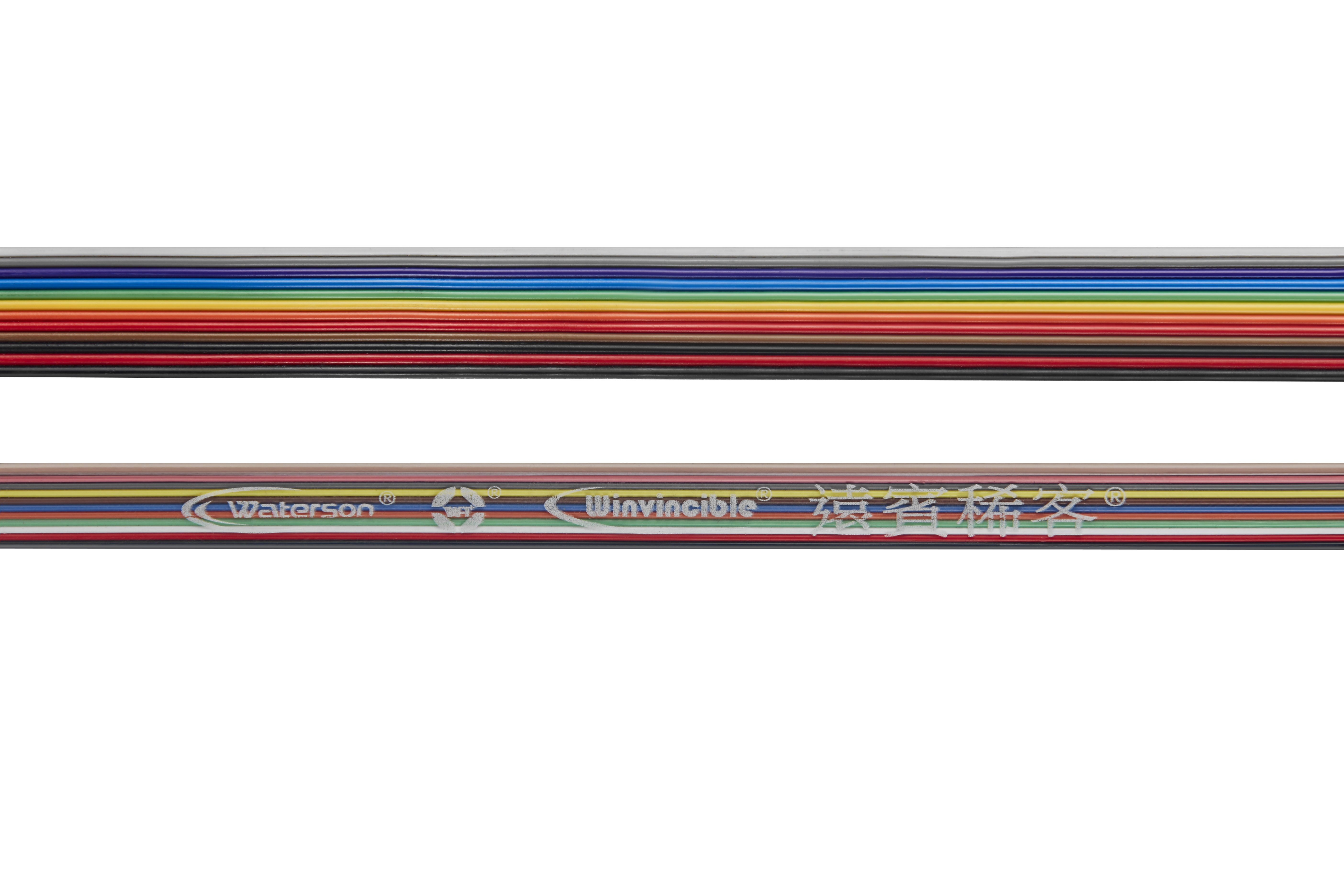

W 電線雙規格認證
UL-10362(250°C) / UL-1569 隱藏配線
UL-10362 / UL-1569 concealed wiring -
TS 安全栓防護
機械暫停門扇，防止非法入侵
Safety pin for temporary door stopping -
MDEA 雙段安全保護
專利雙重膨脹錨固與第二承載峰值設計
Dual-stage safety anchor expansion

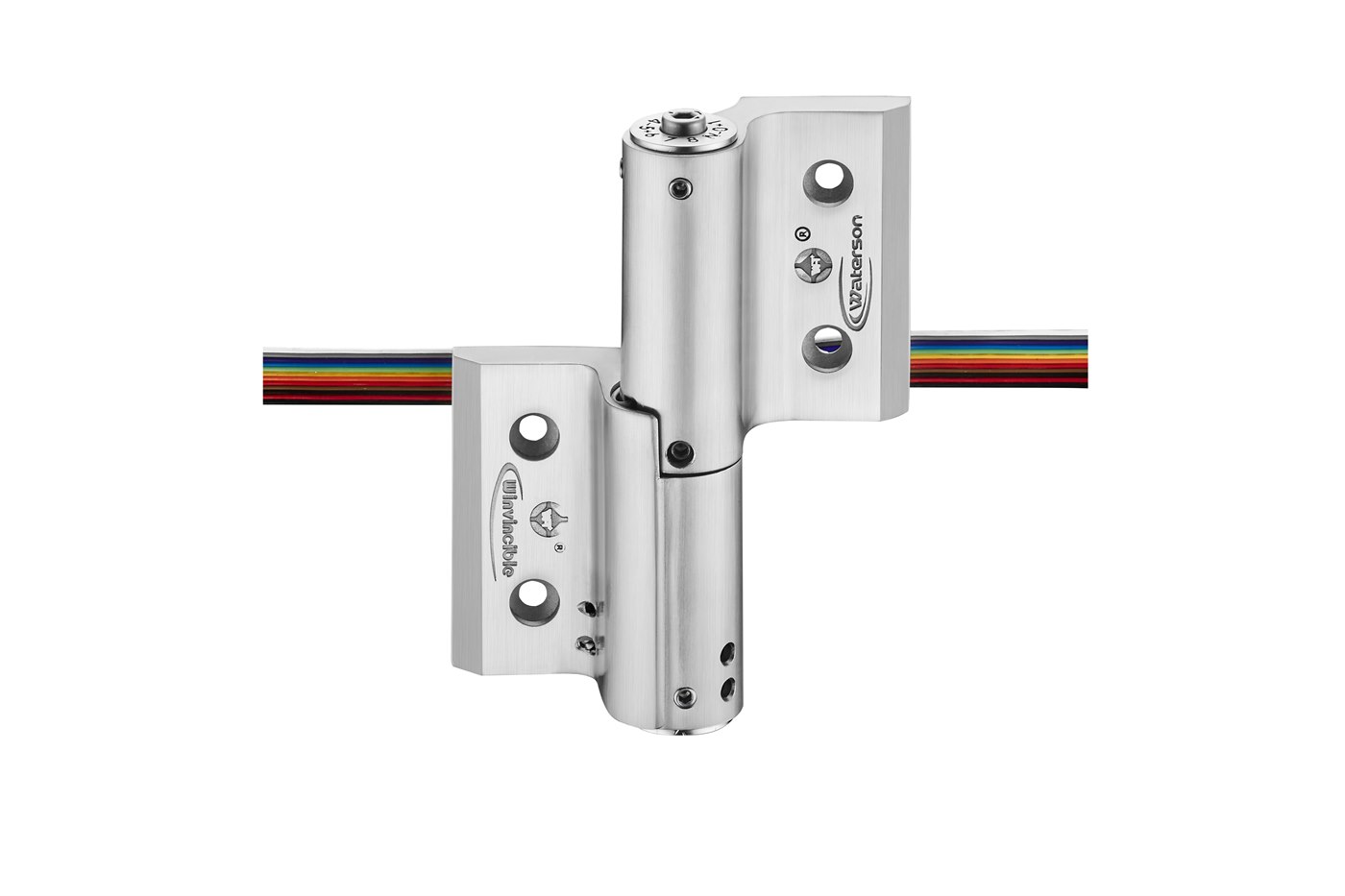

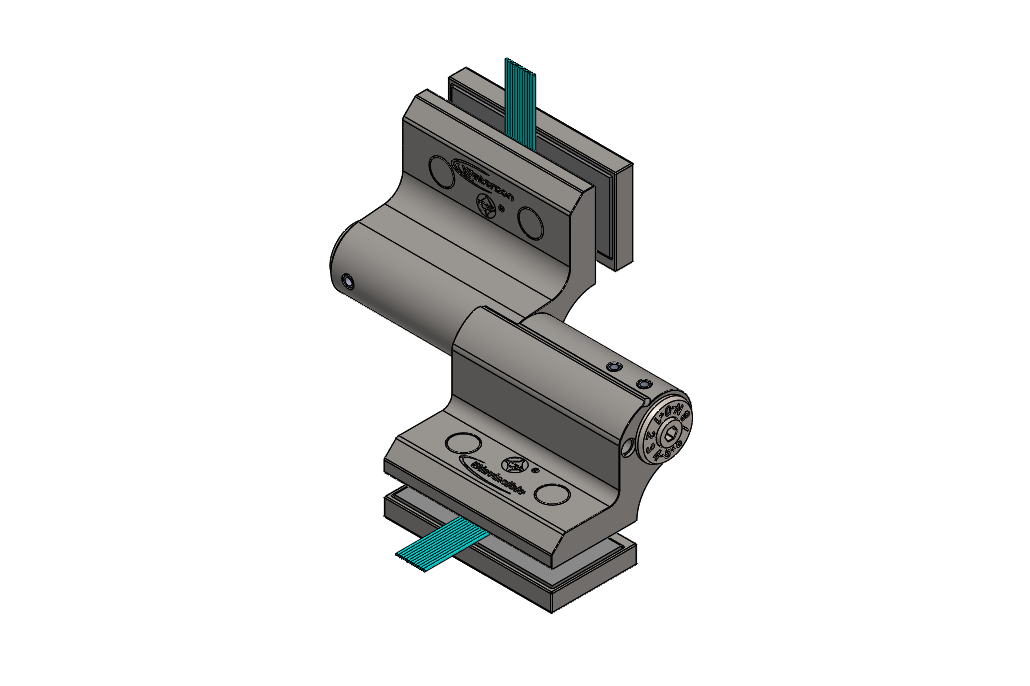

DHSW液壓煞車 Hydraulic

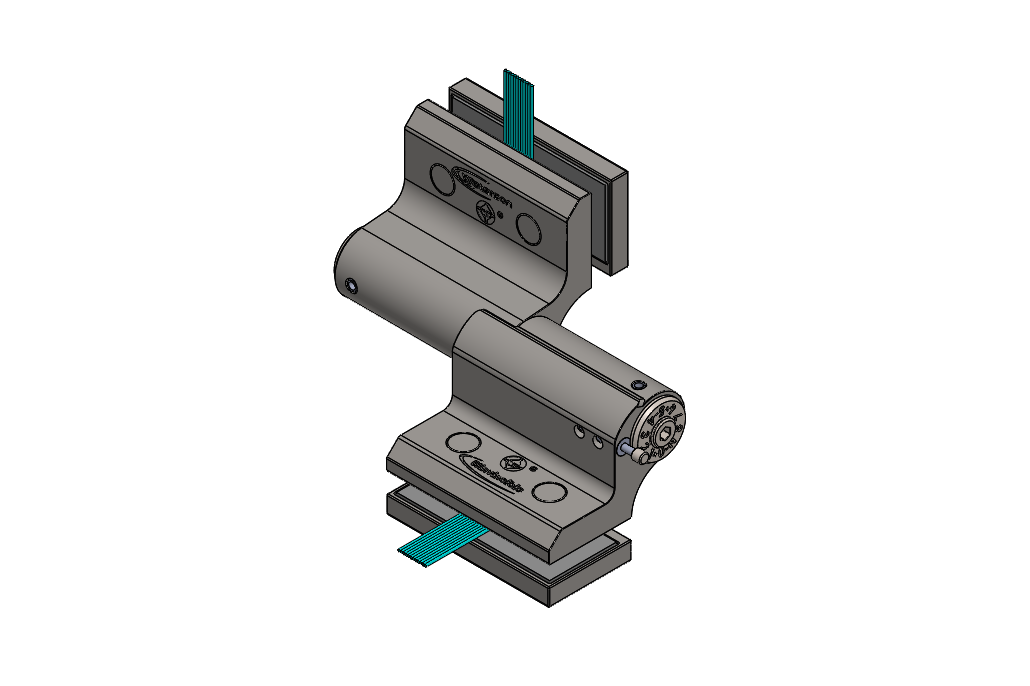

DTSW機械+安全栓 Mech

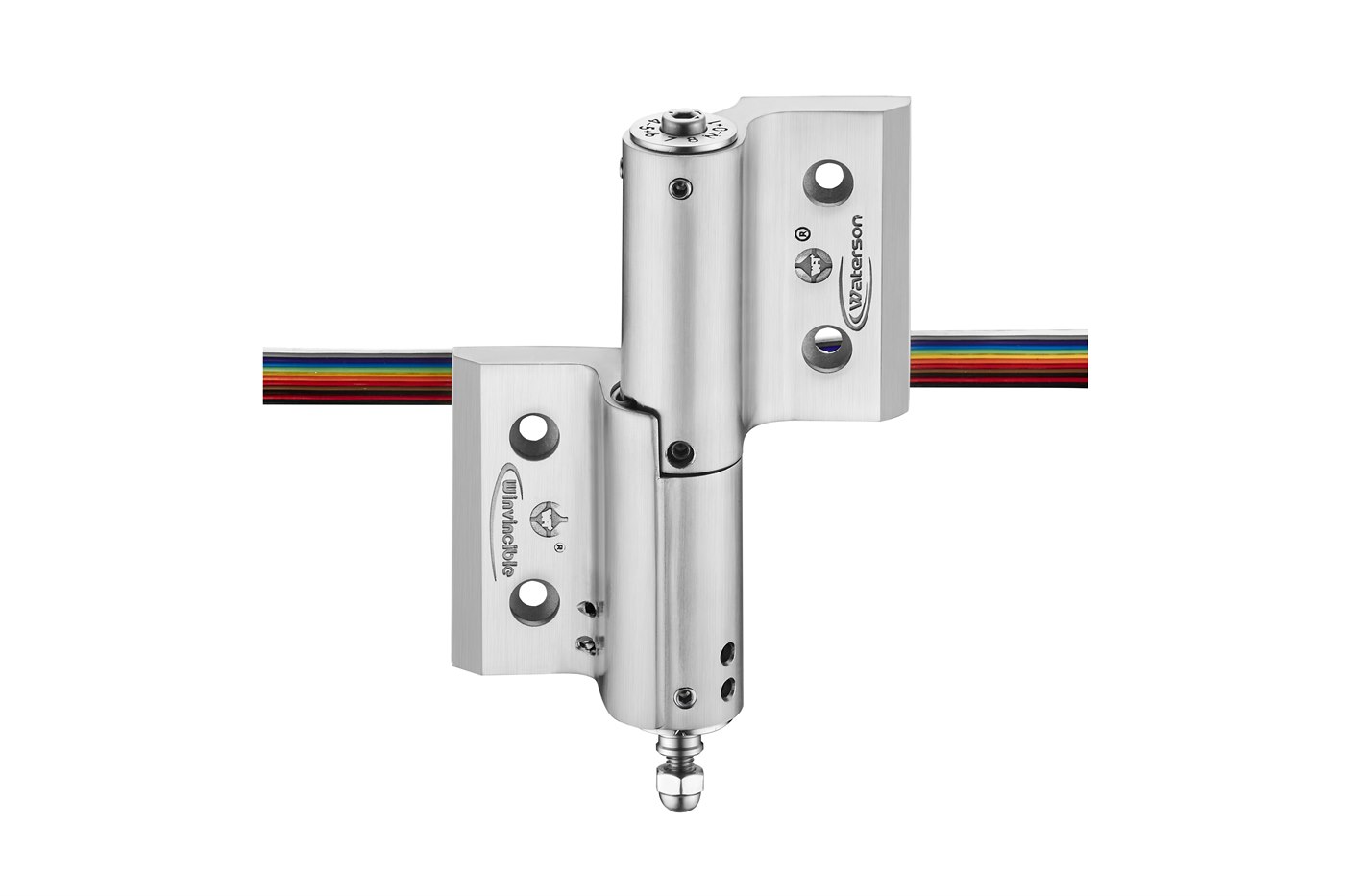

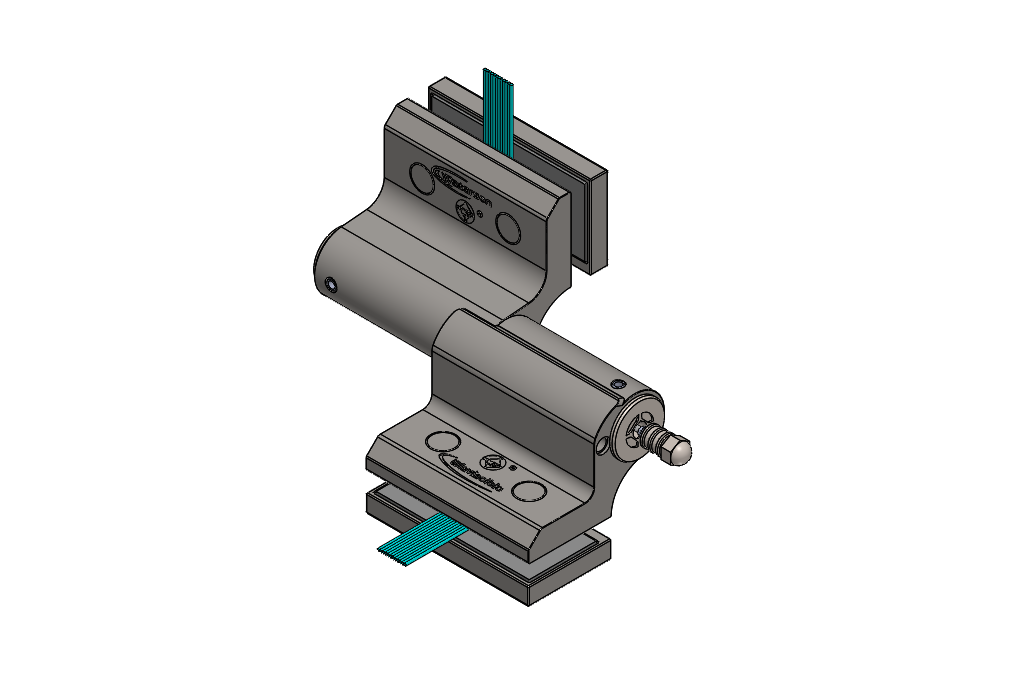

DLSW電控+逃生 E-Lock

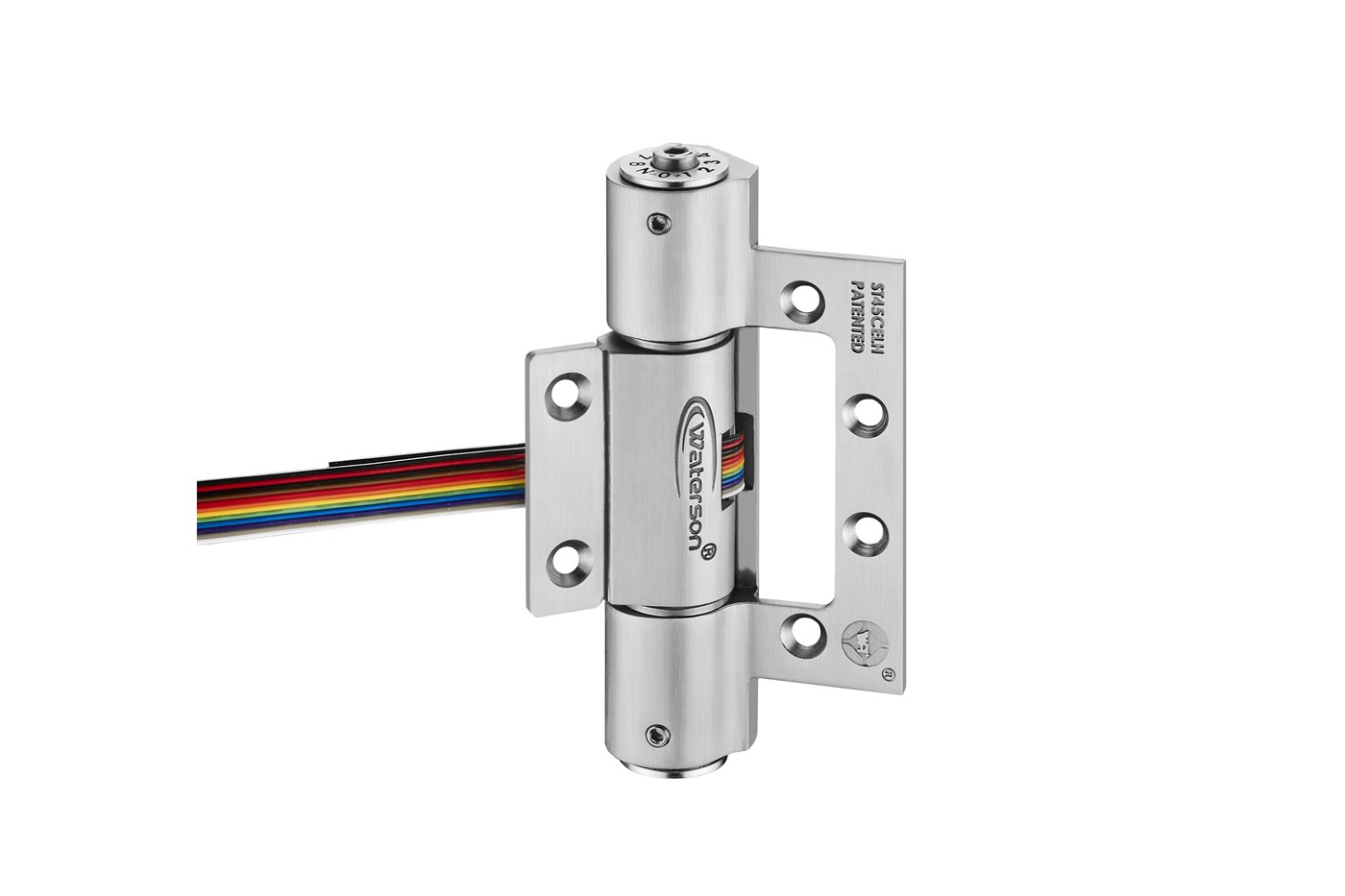

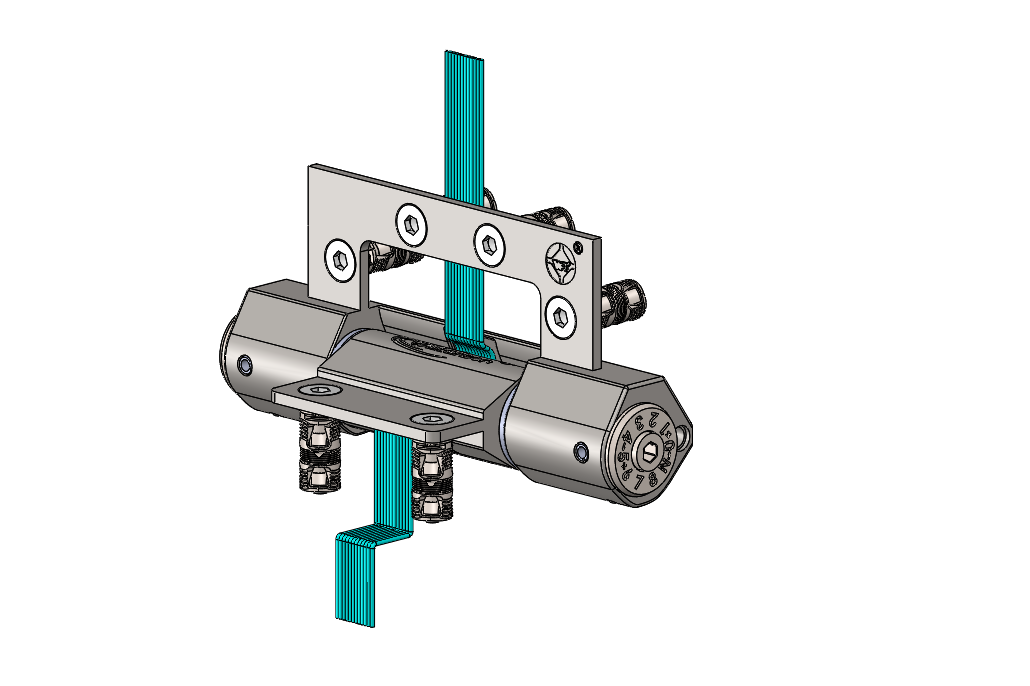

KHSW液壓煞車 Hydraulic

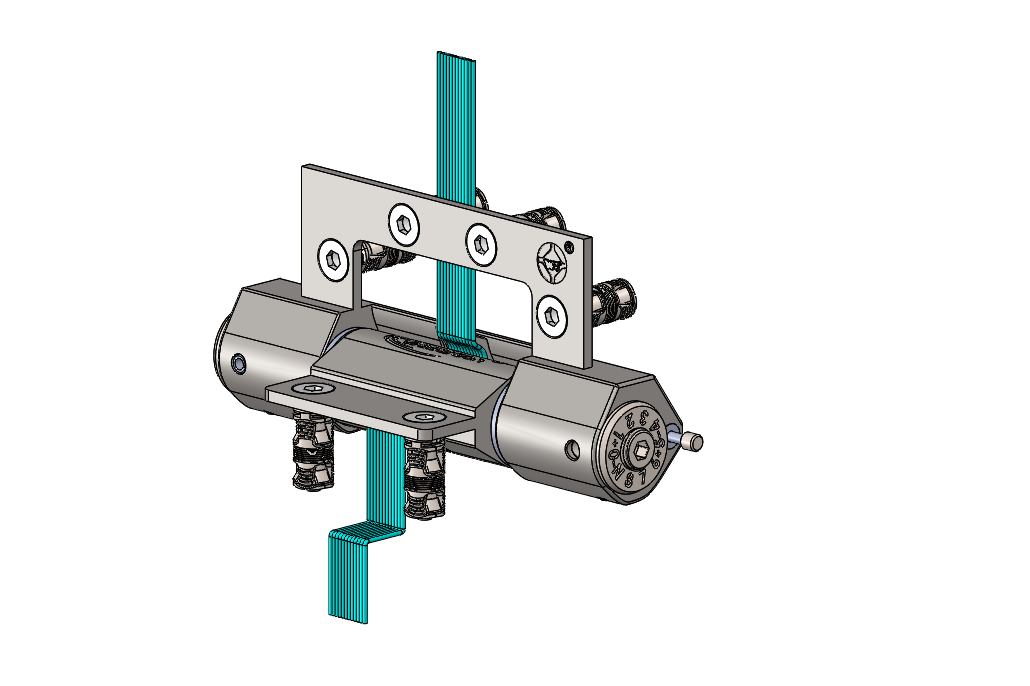

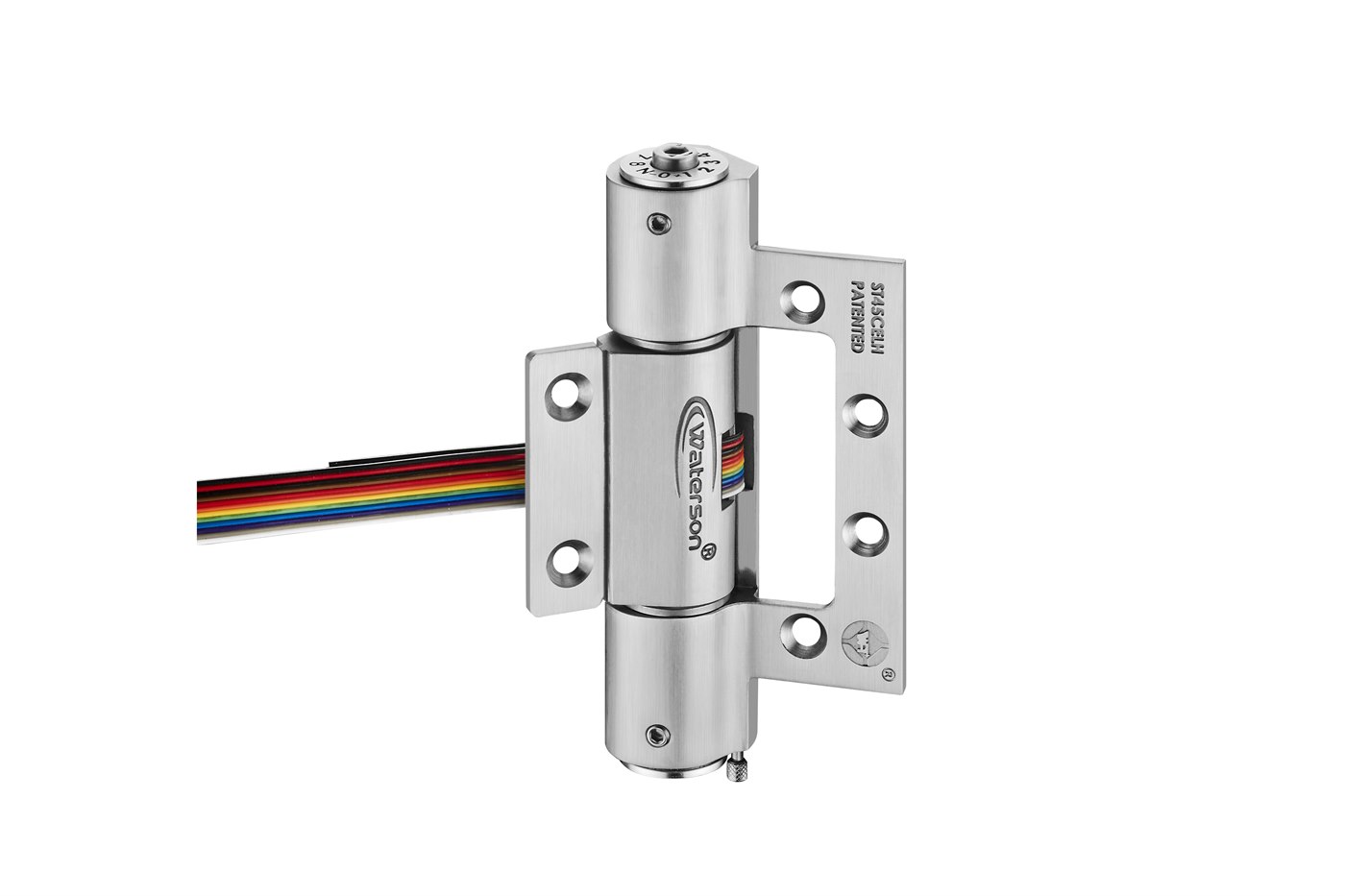

KTSW機械+安全栓 Mech

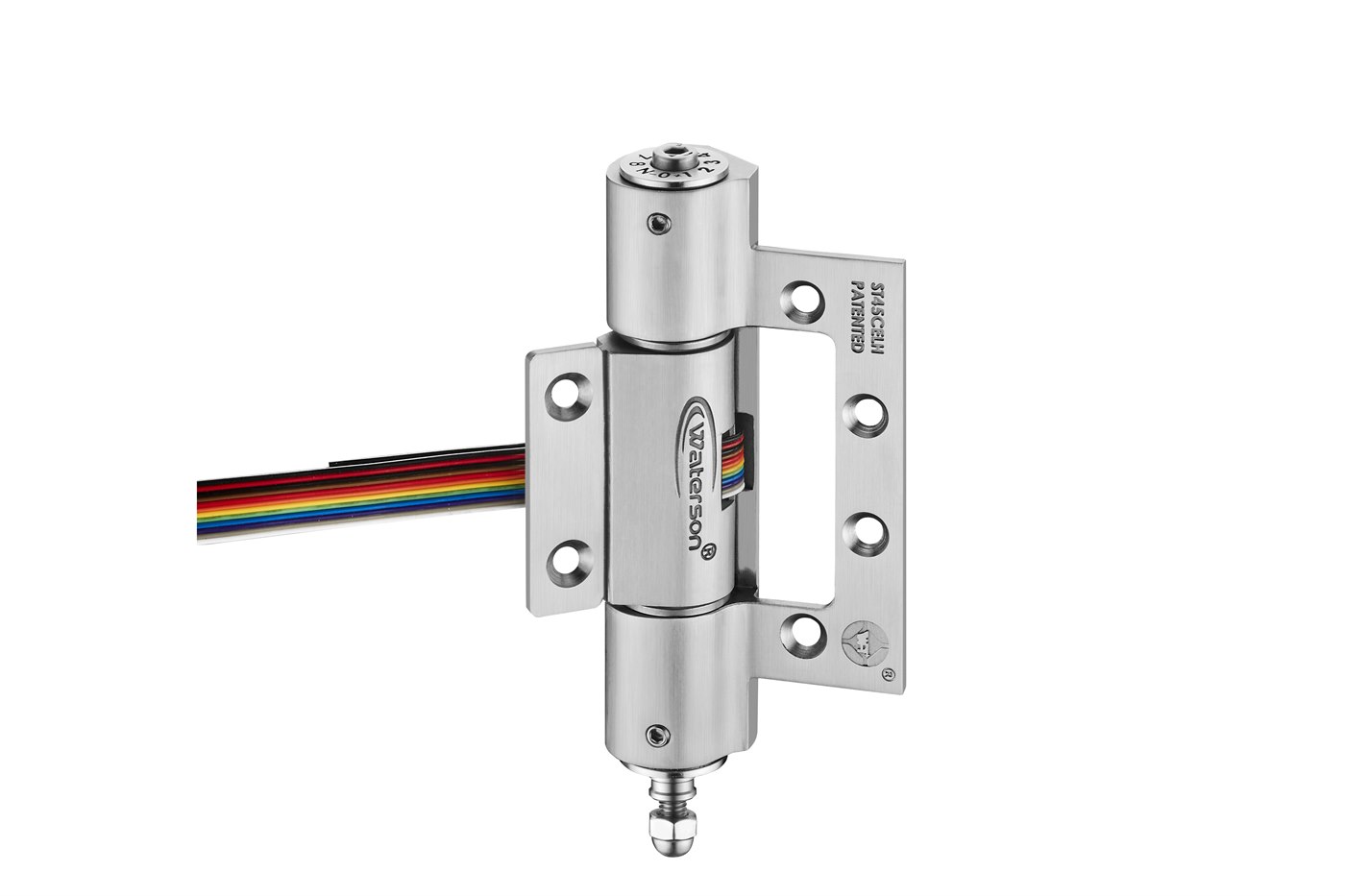

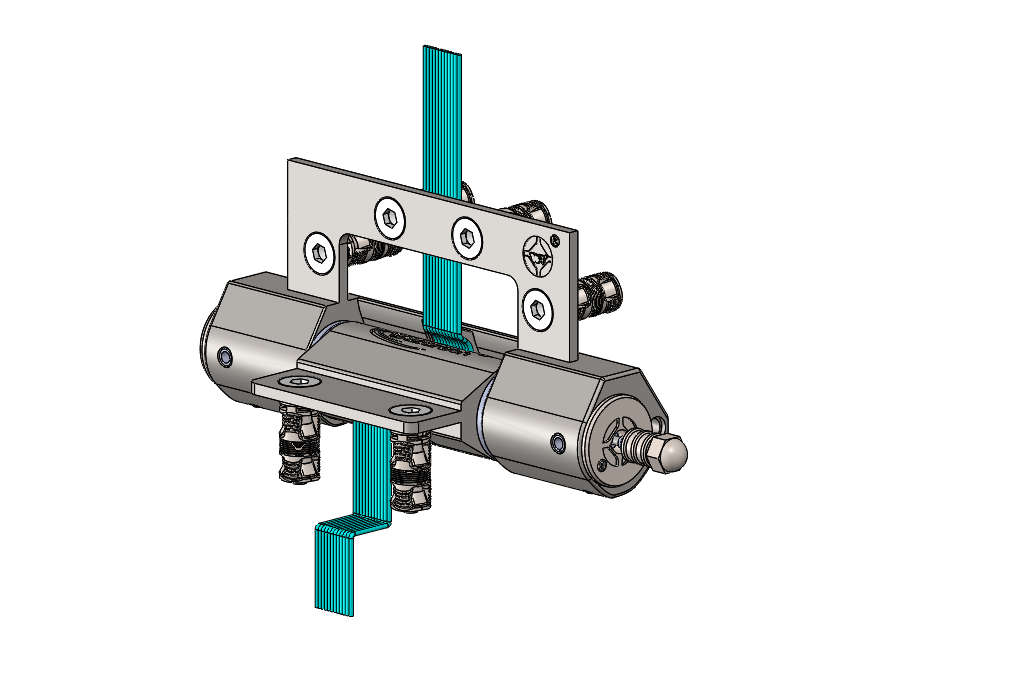

KLSW電控+逃生 E-Lock

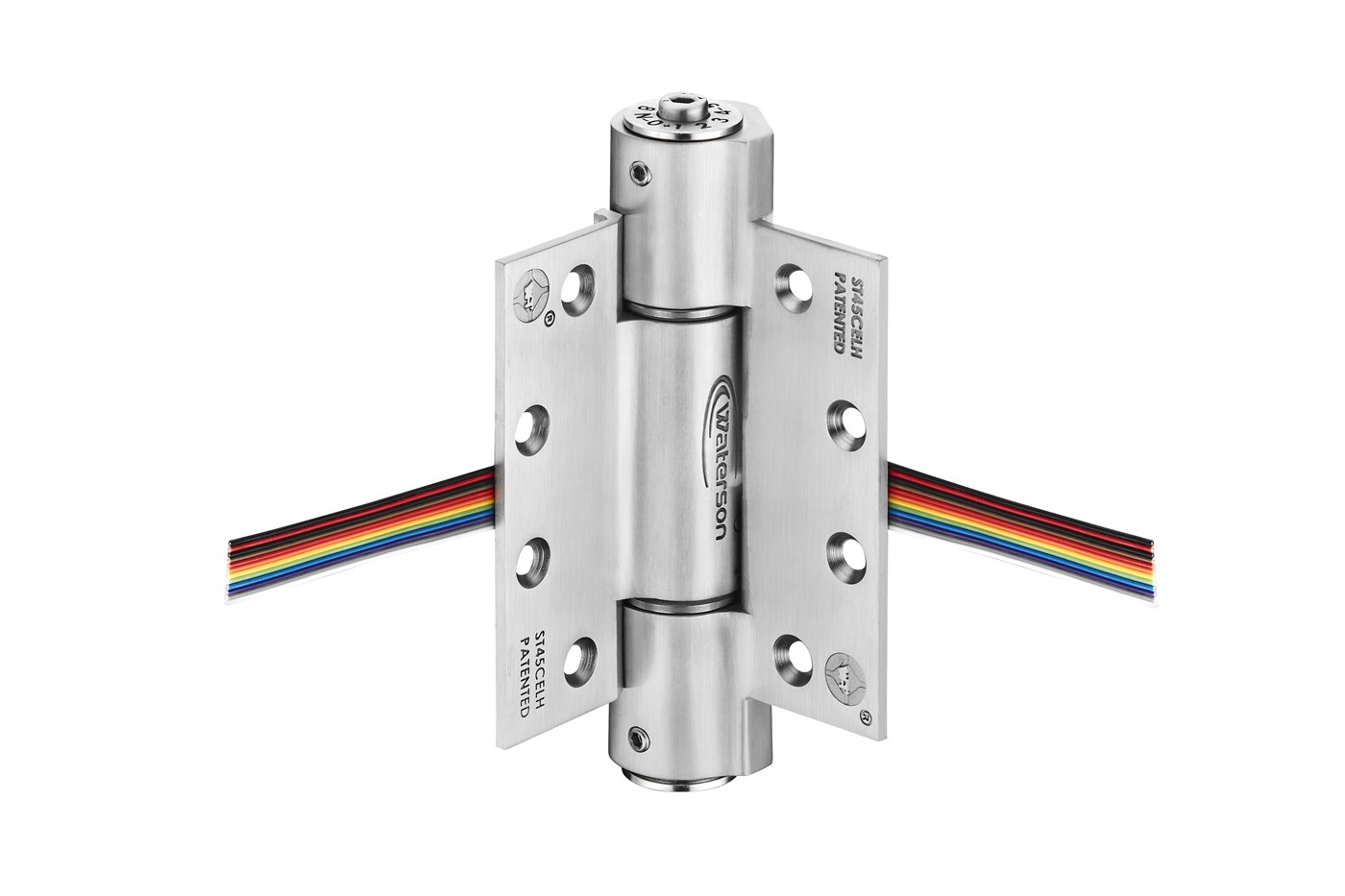

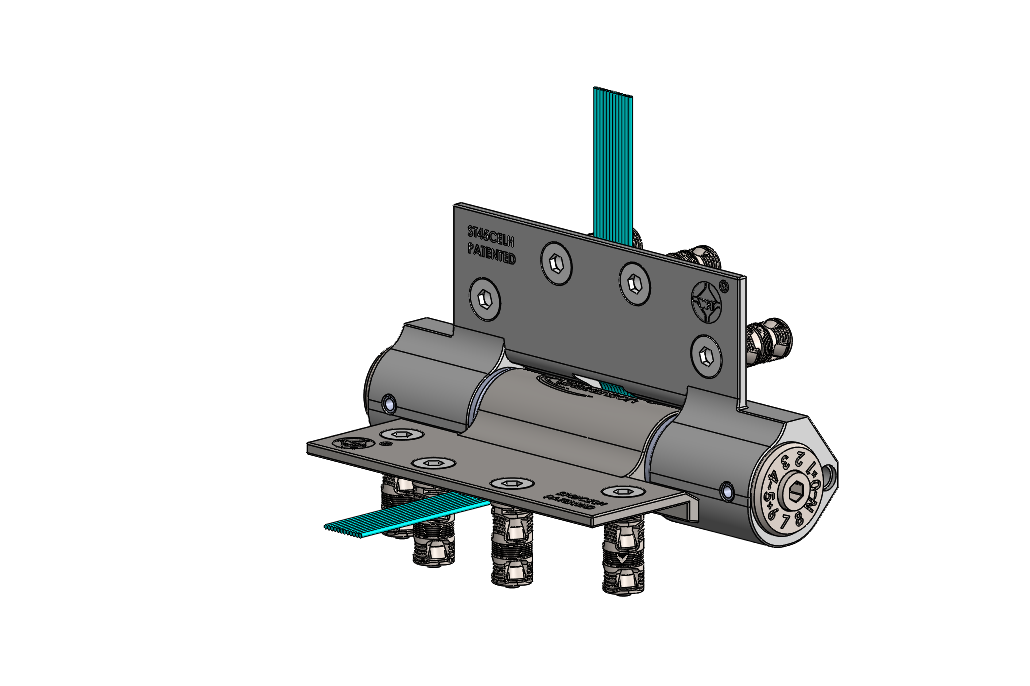

MHSW液壓煞車 Hydraulic

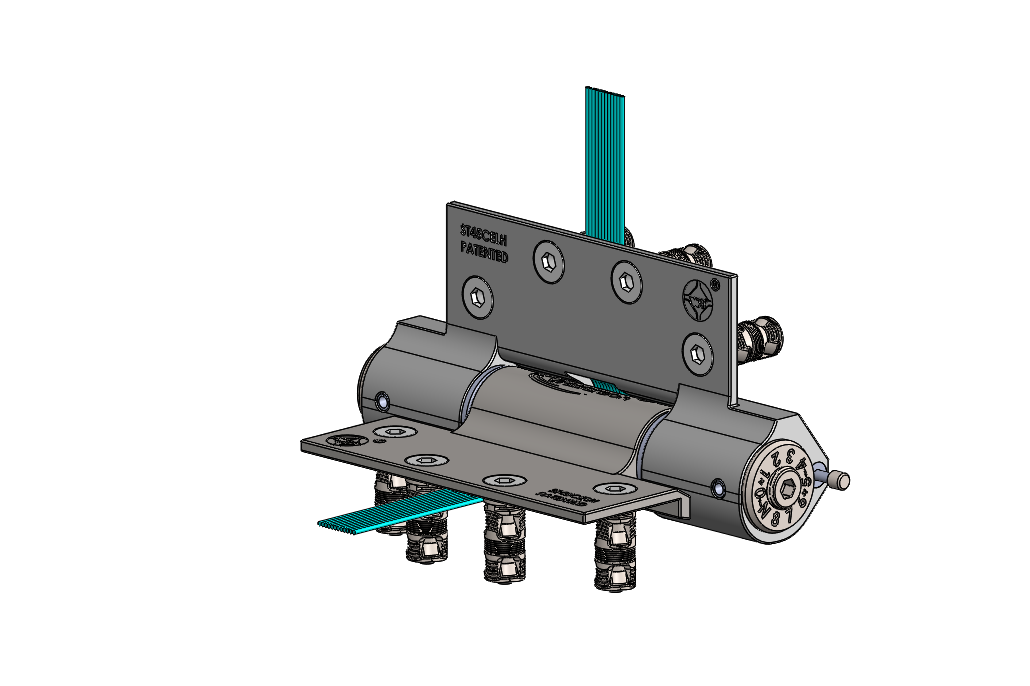

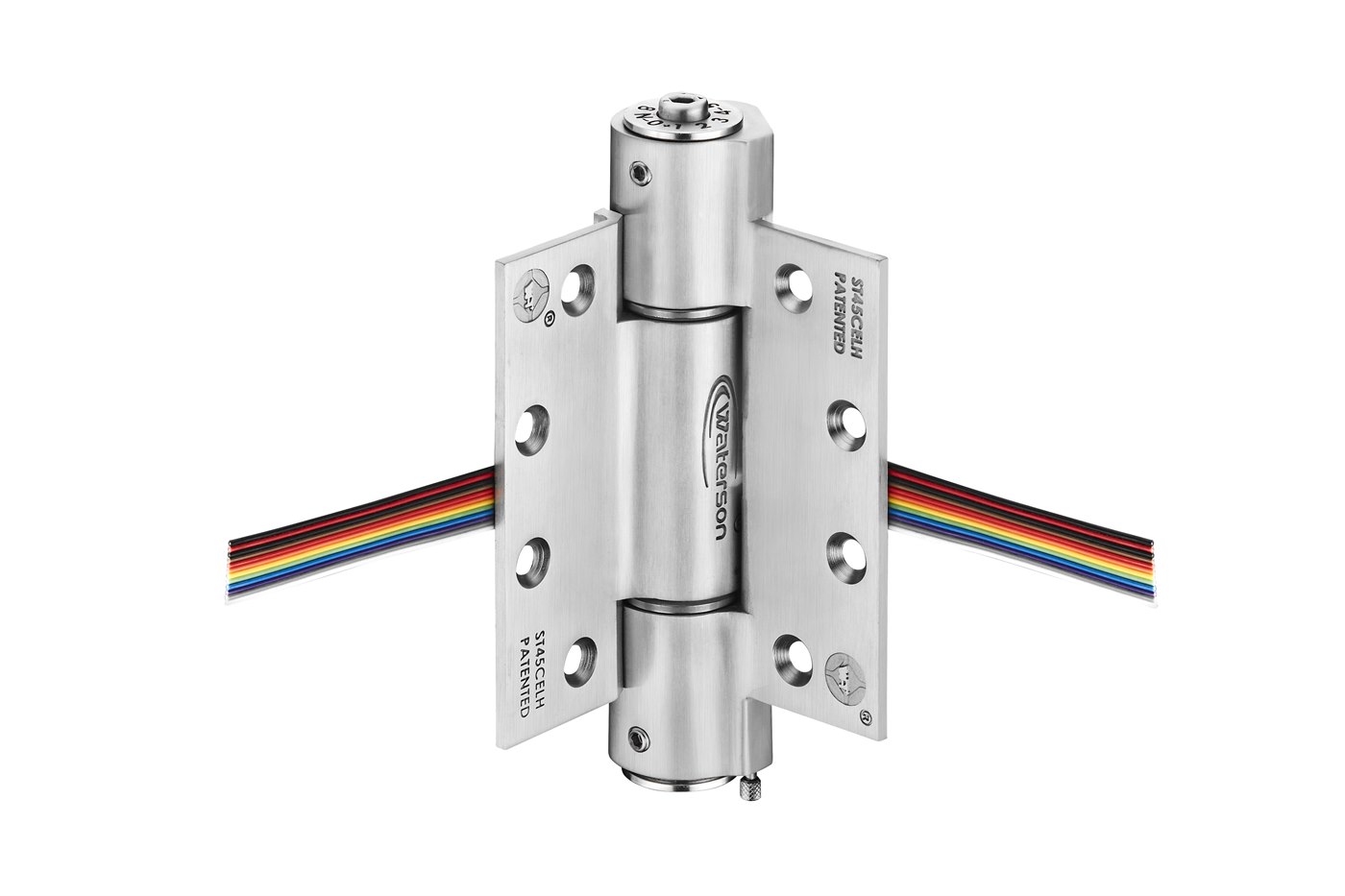

MTSW機械+安全栓 Mech

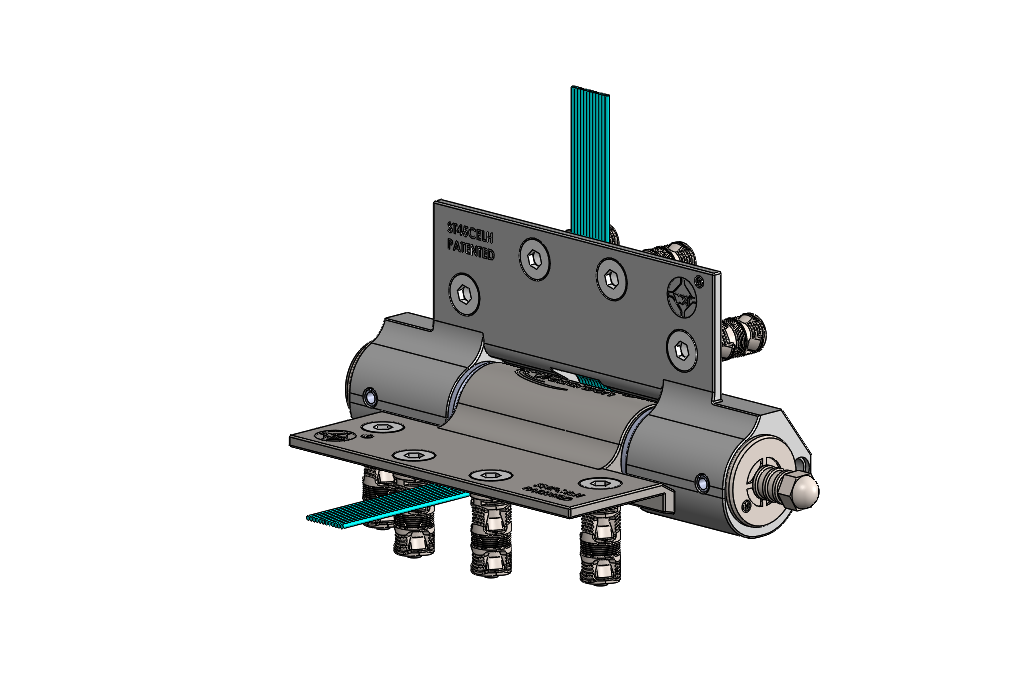

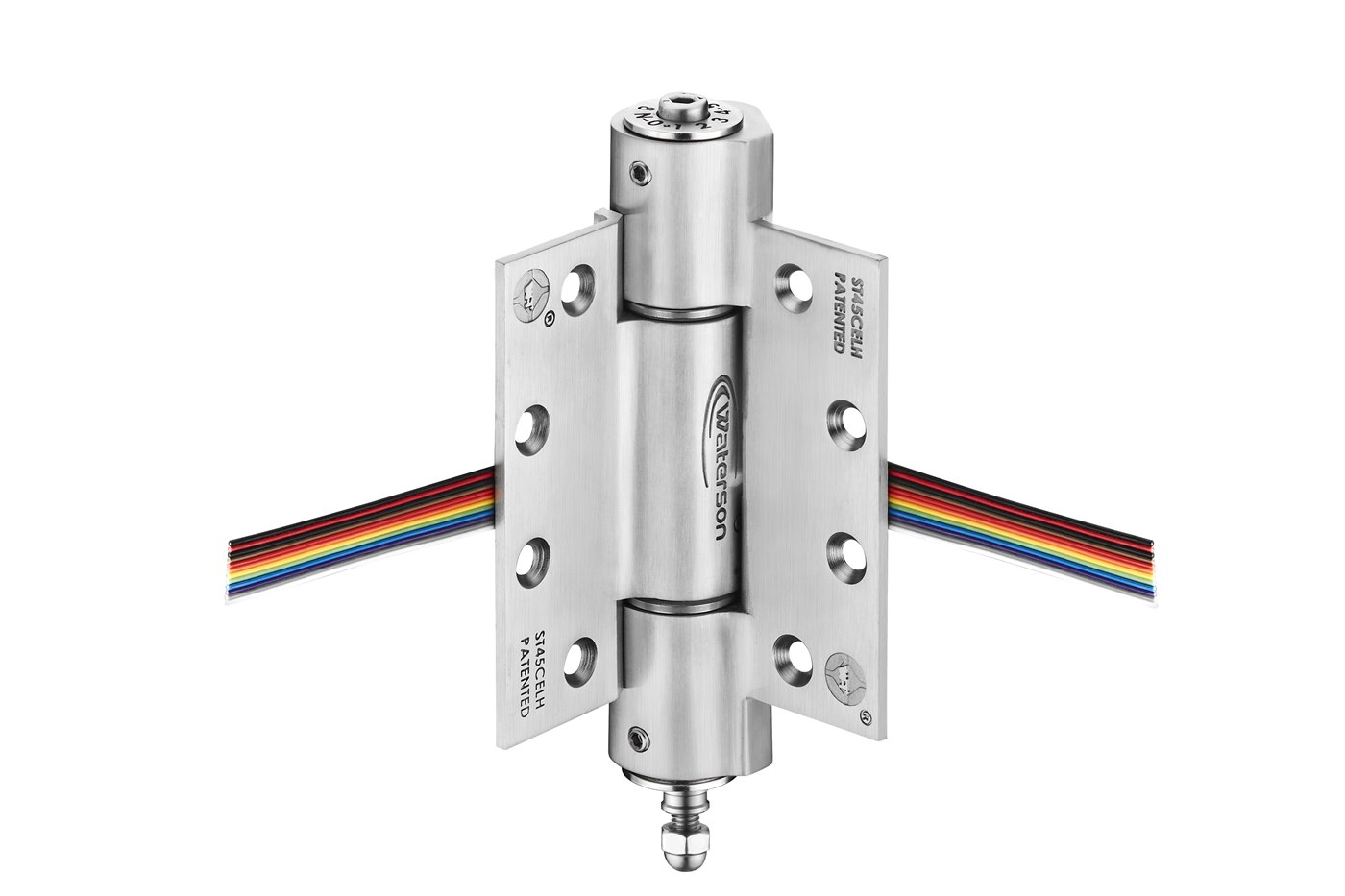

MLSW電控+逃生 E-Lock

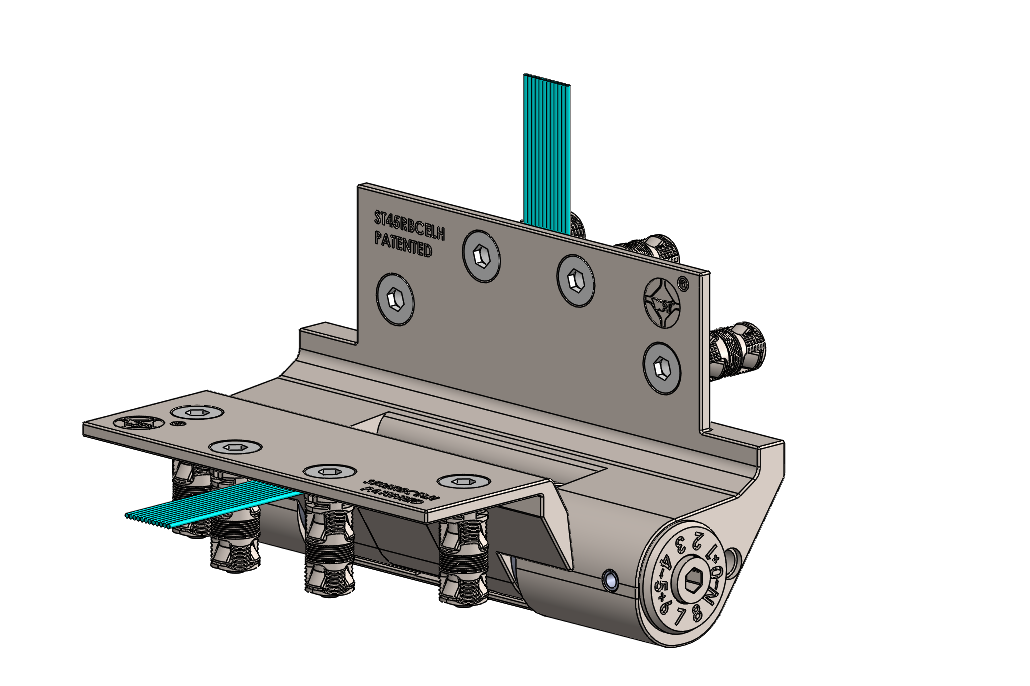

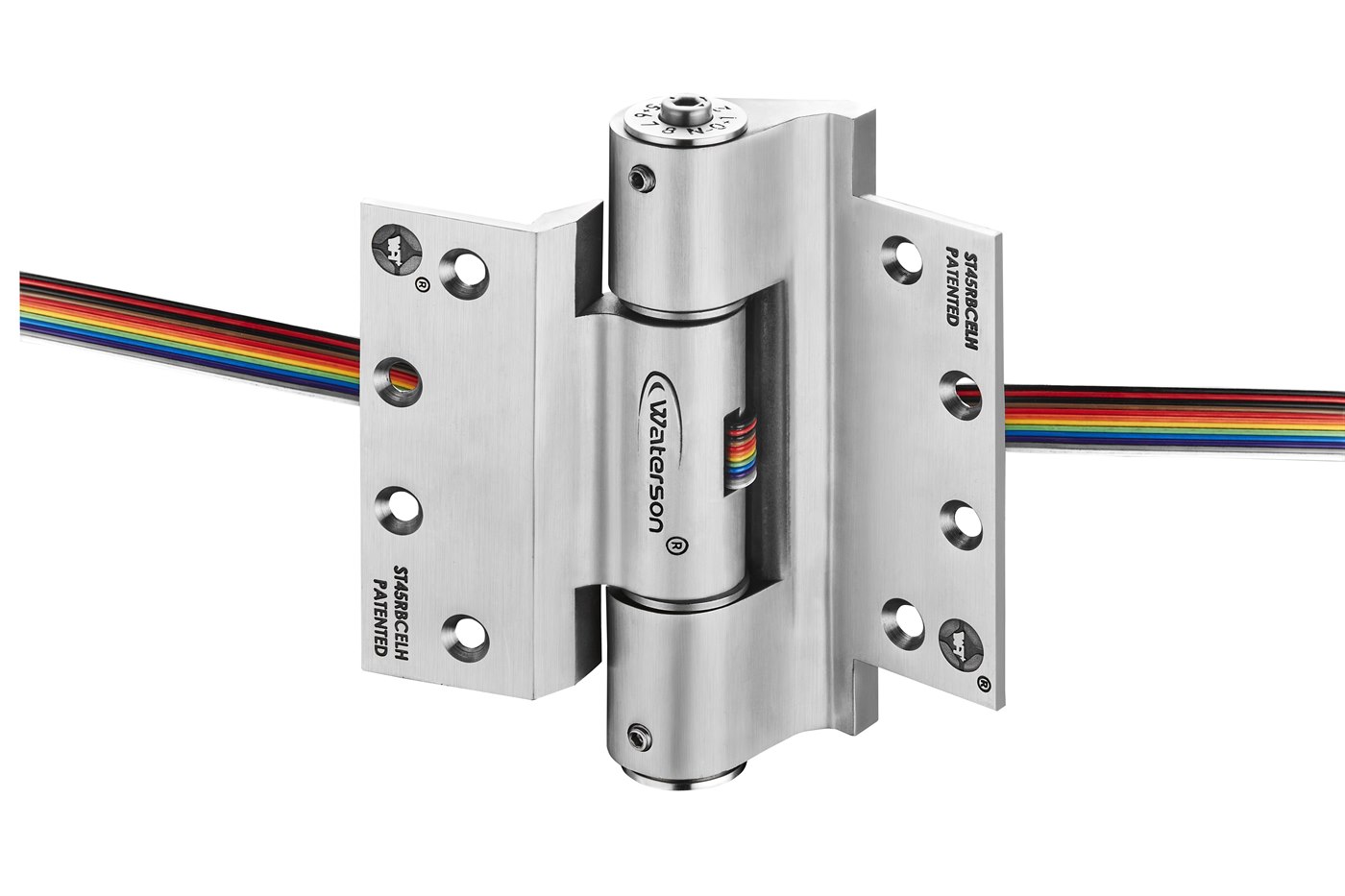

RHSW液壓煞車 Hydraulic

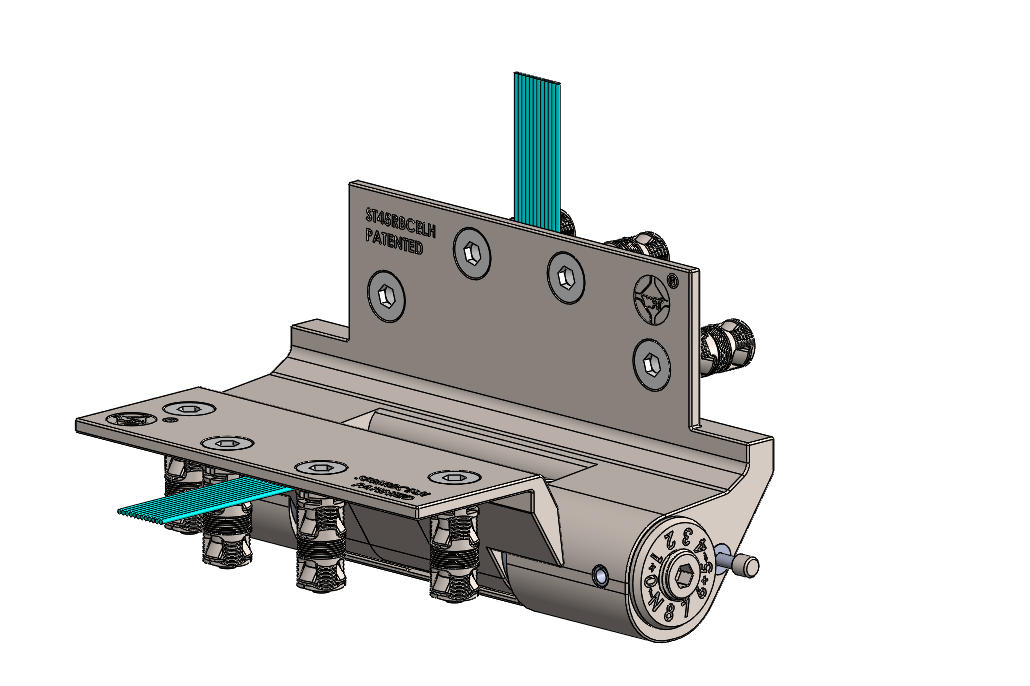

RTSW機械+安全栓 Mech

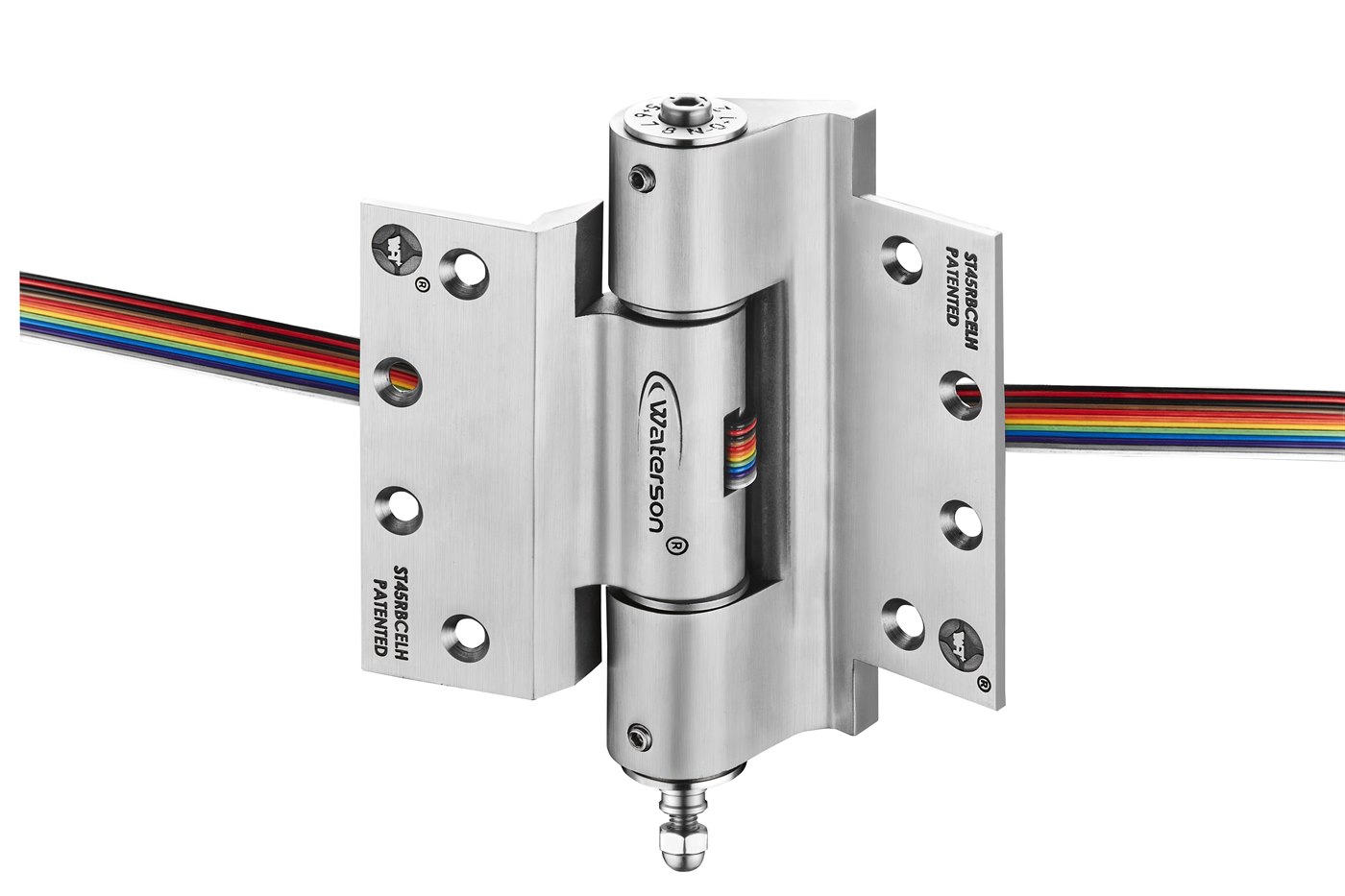

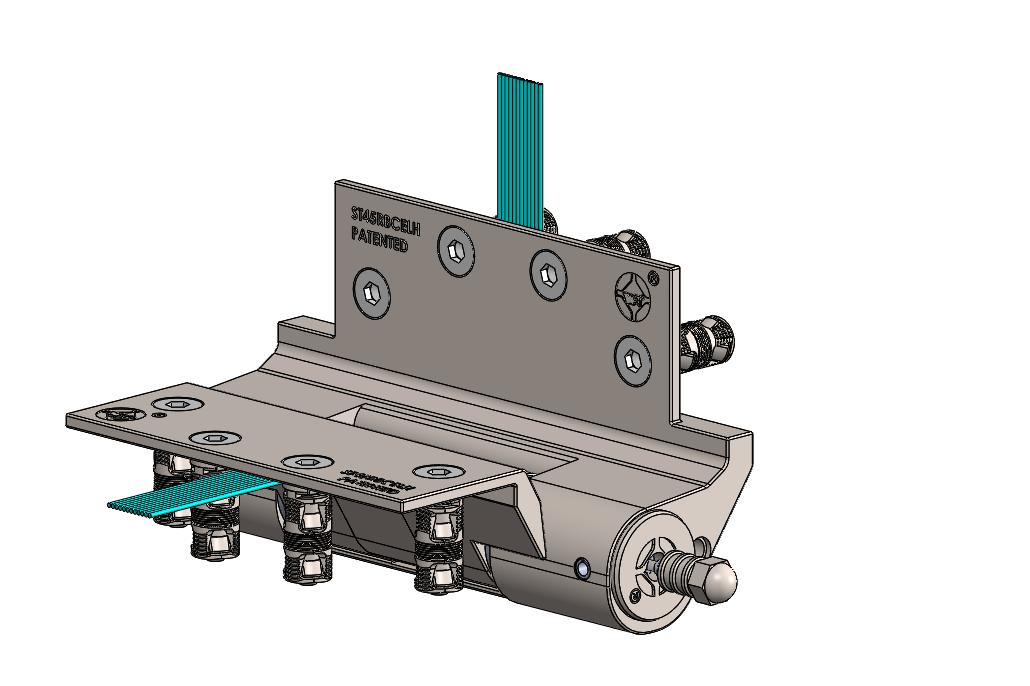

RLSW電控+逃生 E-Lock

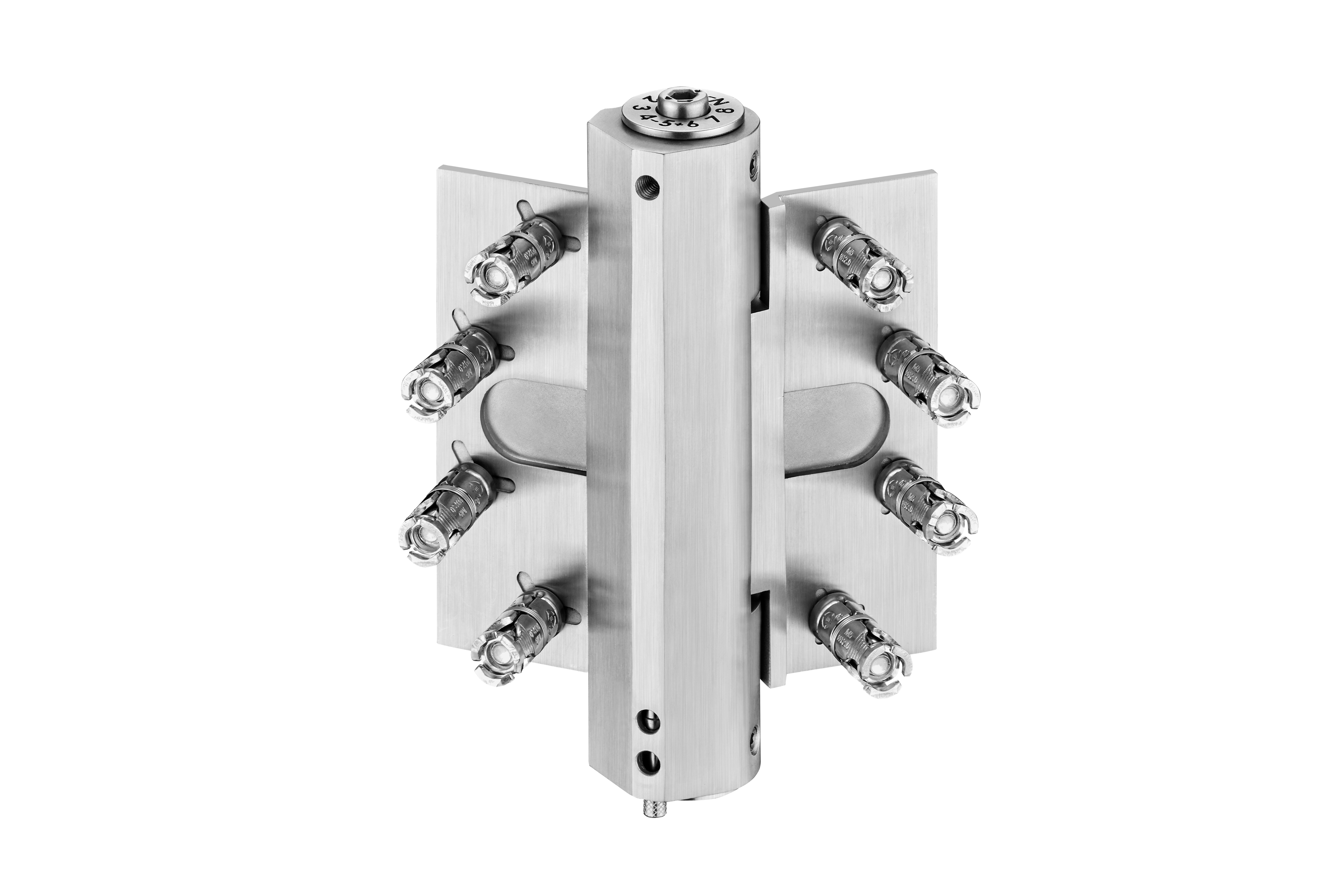

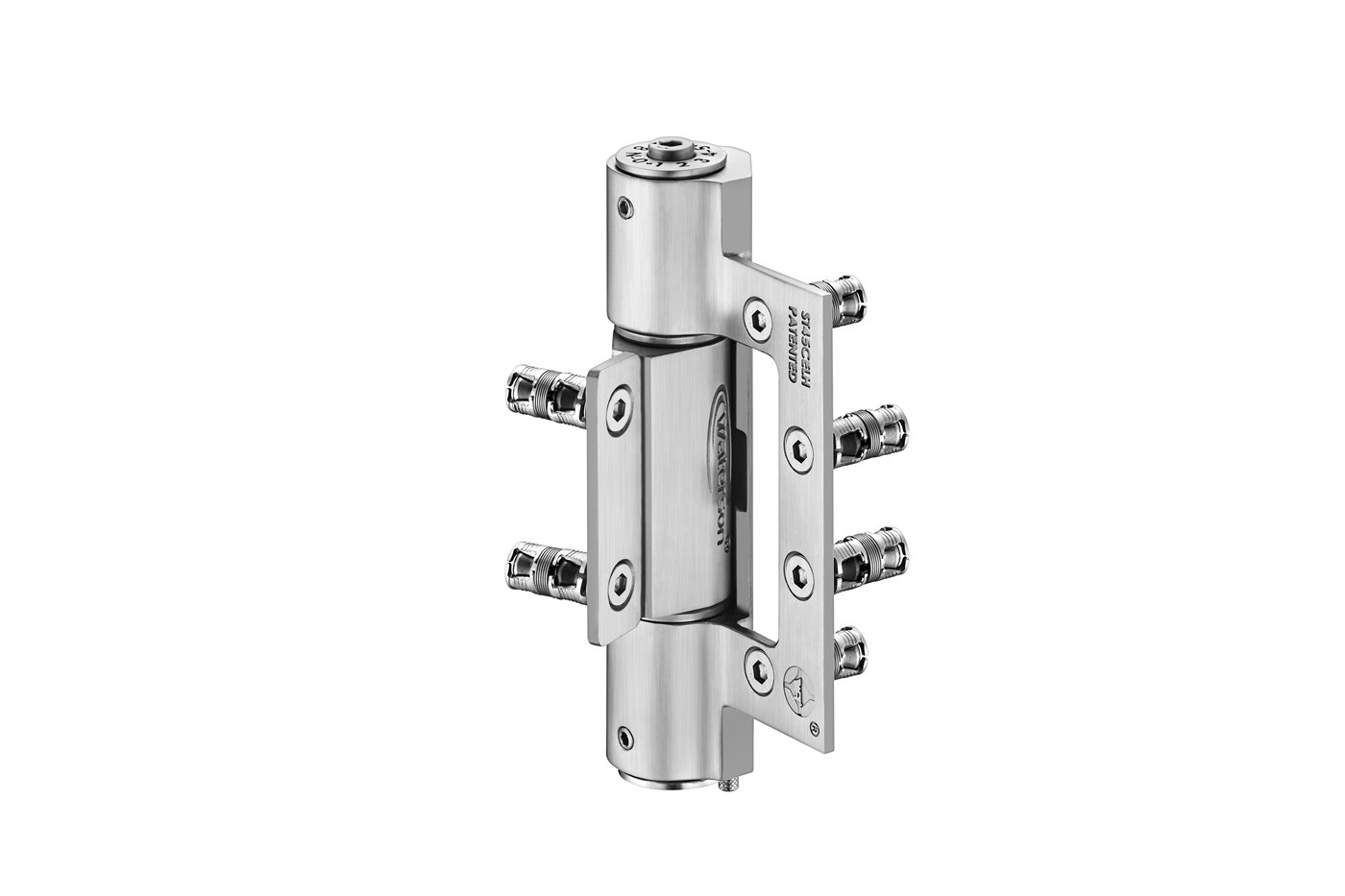

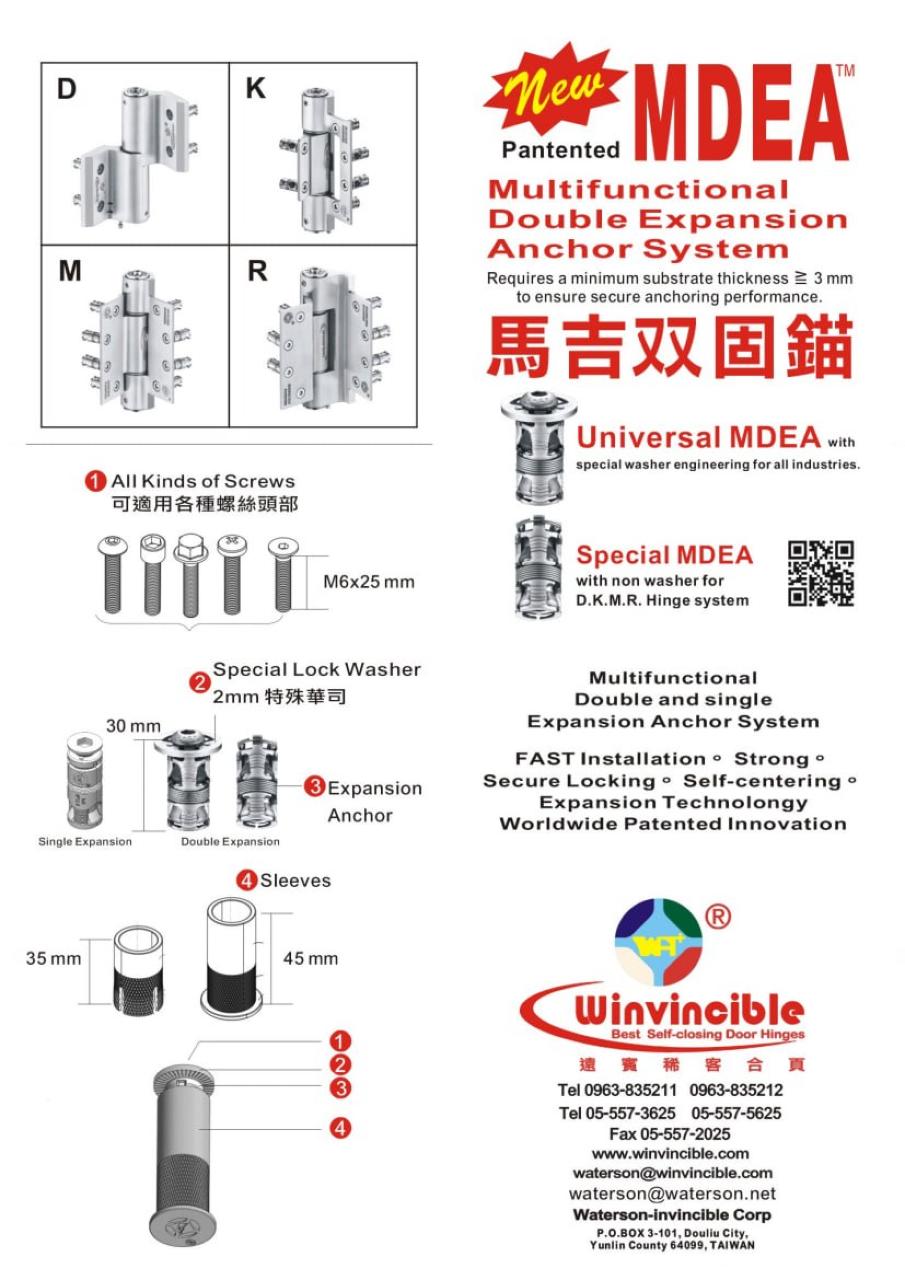

Multifunctional Double Expansion Anchor
全功能雙重膨脹固定錨 · 台灣智慧財產局專利申請中（CP-39498）

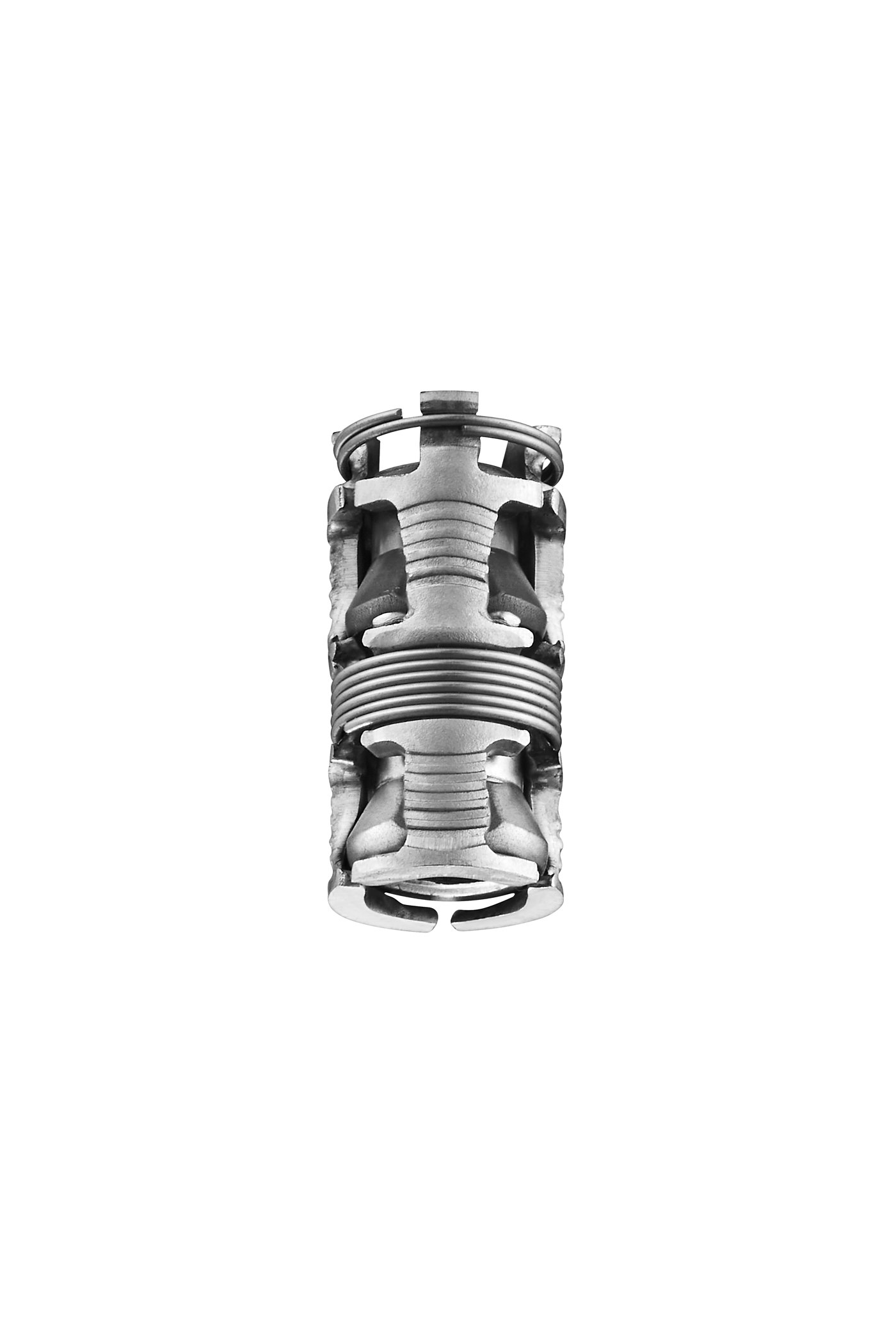

MDEA 馬吉双固錨為多功能雙重膨脹錨栓系統，基材厚度需 ＞ 3 mm，鑽孔直徑 12 mm 並搭配 3 mm 寬溝槽，以確保穩定錨固。搭配 D / K / M / R 鉸鏈時，Special MDEA 可直接與葉片三條溝槽結合定位；Universal MDEA 則以特殊華司工程支援各類泛用安裝。

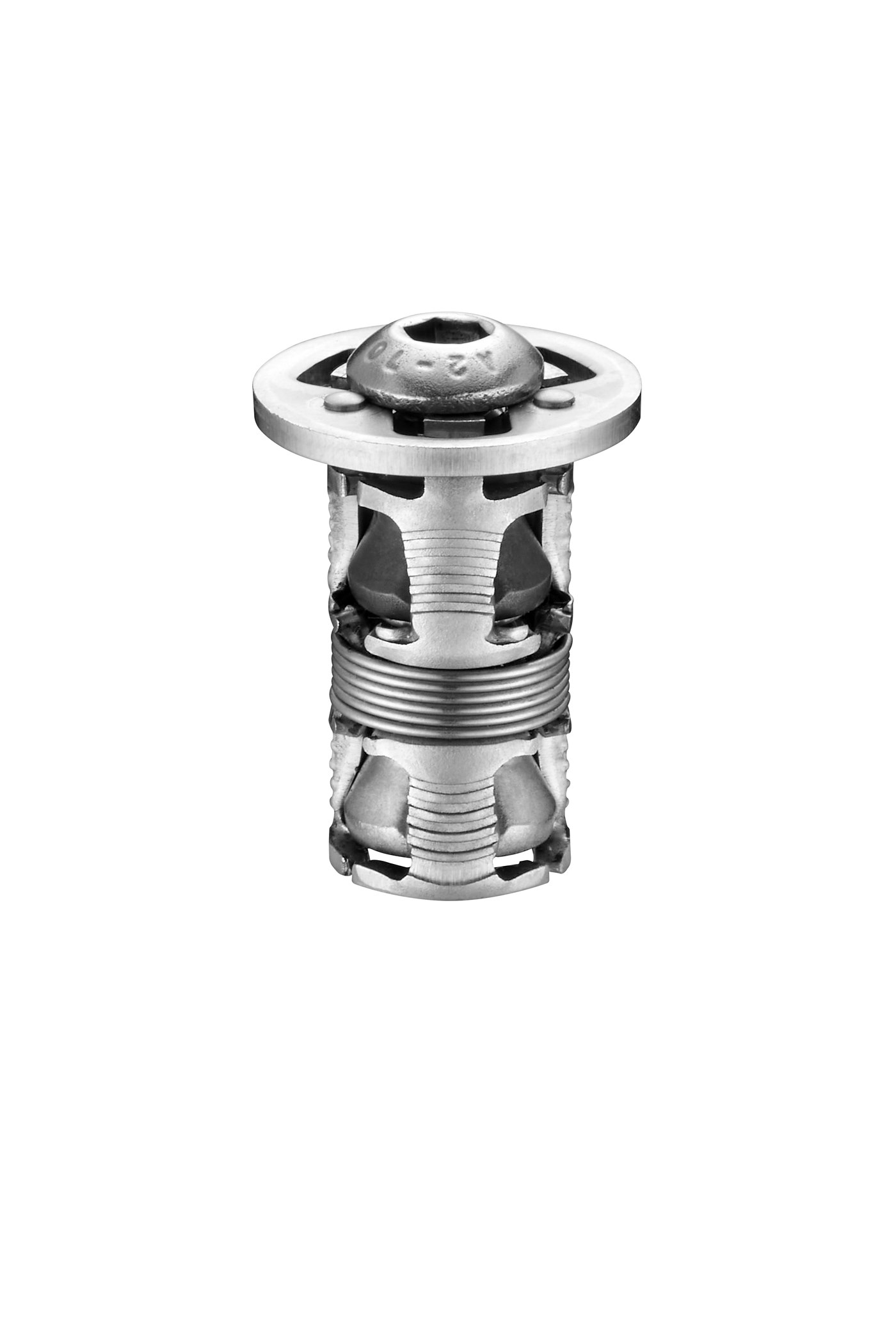

MDEA is a multifunctional double expansion anchor system. It requires substrate thickness > 3 mm plus a 12 mm drilled hole with a 3 mm width groove for secure anchoring. Special MDEA fits D/K/M/R hinge leaves directly; Universal MDEA uses special washer engineering for broader installation needs.

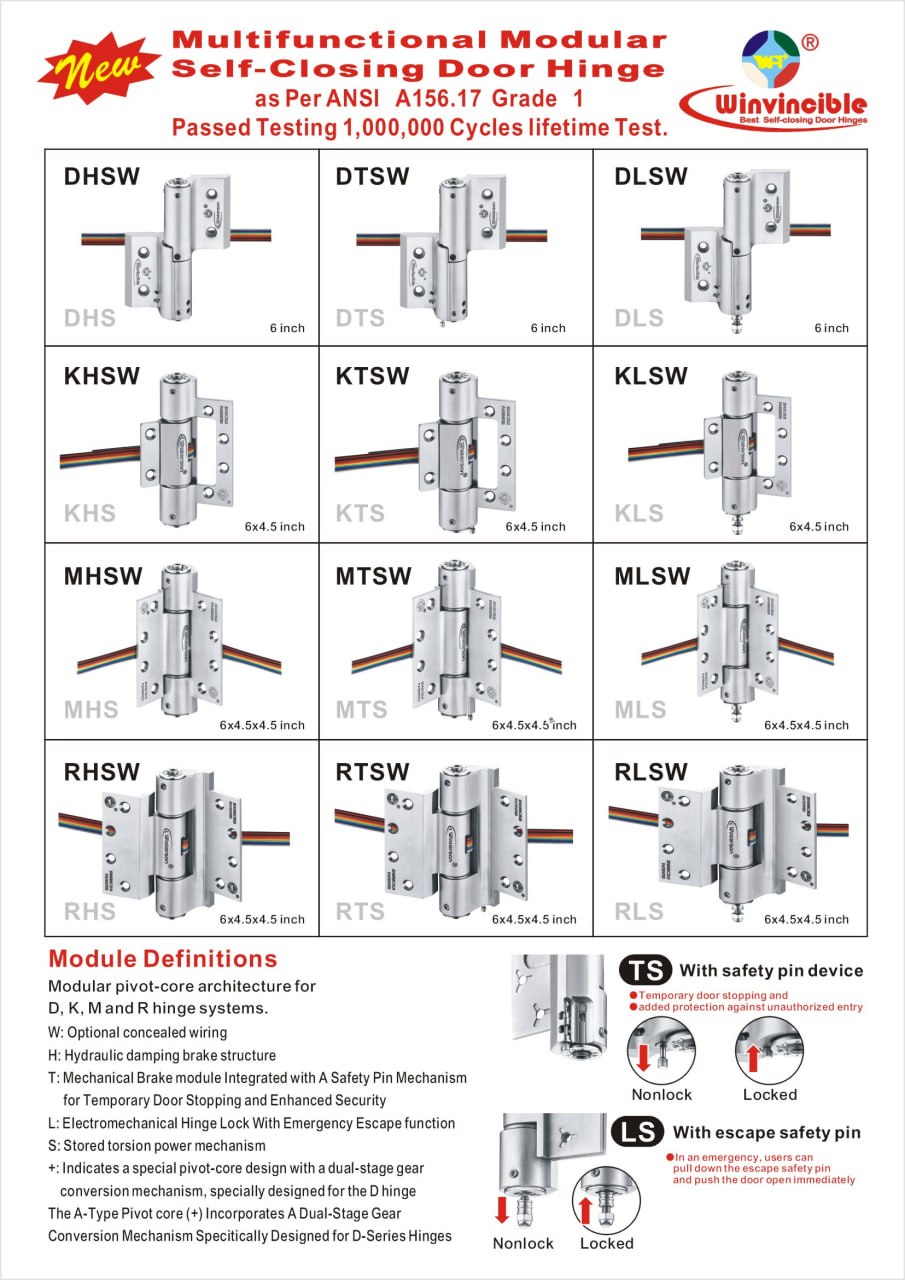

New Hinge System 產品型錄
MODULAR PIVOT-CORE ARCHITECTURE · 4 系列 × 3 模組 · 12 款型號 · 點擊 3D 互動旗艦型 Flagship
D SERIES 雙階齒輪 (+) 轉換軸心，內部結構近乎 100% 滿用的旗艦結構（A-type +）。通用型 King
K SERIES 門縫 ≥ 3.40 mm 即可加裝，全球無規格限制市場最易導入。Mortise 嵌入型
M SERIES 符合 ANSI A156.17，葉片 barrel 互嵌，美規商業建案標準；安裝需求為門與牆同平面（平面式）。Barrel Raised 凸軸型
R SERIES 凸軸葉片結構，特別適合 90°／45° 轉角、空間受限場合（如乾濕分離衛浴），與 M 共用軸心平台。＊ 4 系列 × 3 模組組合 = 12 款；型號中的 S 為共用扭力機械結構，W 為隱藏式配線版本。D 系列展示 A-type 雙階齒輪 (+) 旗艦軸心；K / M / R 共享模組化軸心平台，A / B 軸心配置依專案規格確認。完整規格與安裝請見各系列頁面。
Waterson 2026 全新多功能模組化鉸鏈系統，整合液壓緩衝、機械煞車、電控鎖、安全栓、緊急逃生與扭力機械結構。 透過 D、K、M、R 四大系列與 HSW、TSW、LSW 三大模組，提供全球門控市場一套完整、可擴充、易安裝的高階鉸鏈解決方案。
The all-new Waterson 2026 multifunctional modular hinge system integrates hydraulic damping, mechanical braking, electric locking, safety pin, emergency escape and stored-torque mechanisms — four series (D / K / M / R) × three modules (HSW / TSW / LSW), one complete, expandable, easy-to-install solution for the world's doors.
鉸鏈之外，另可加購 STD-4501 外掛支架與 MDEA 馬吉双固錨配件（適用 K / M / R）。
Optional add-ons: STD-4501 surface-mount bracket & MDEA dual-expansion anchors for K / M / R.
Module Definitions 軸心模組定義
MODULAR PIVOT-CORE ARCHITECTURE FOR D / K / M / R HINGE SYSTEMS · 模組化軸心架構 · W · H · T · L · S · +Optional concealed wiring
Hydraulic damping brake structure
Mechanical brake module integrated with a safety pin mechanism for temporary door stopping and enhanced security
Electromechanical hinge lock with emergency escape function
Torque Control Mechanism — stores torque in the pivot core for auto-close, ADA-compliant (<5 lbs), SUS316, 1M+ cycle certified
A special pivot-core design with a dual-stage gear conversion mechanism, specially designed for the D hinge — the A-type pivot core (+) is exclusive to D-series; B-type (without +) is shared by K / M / R

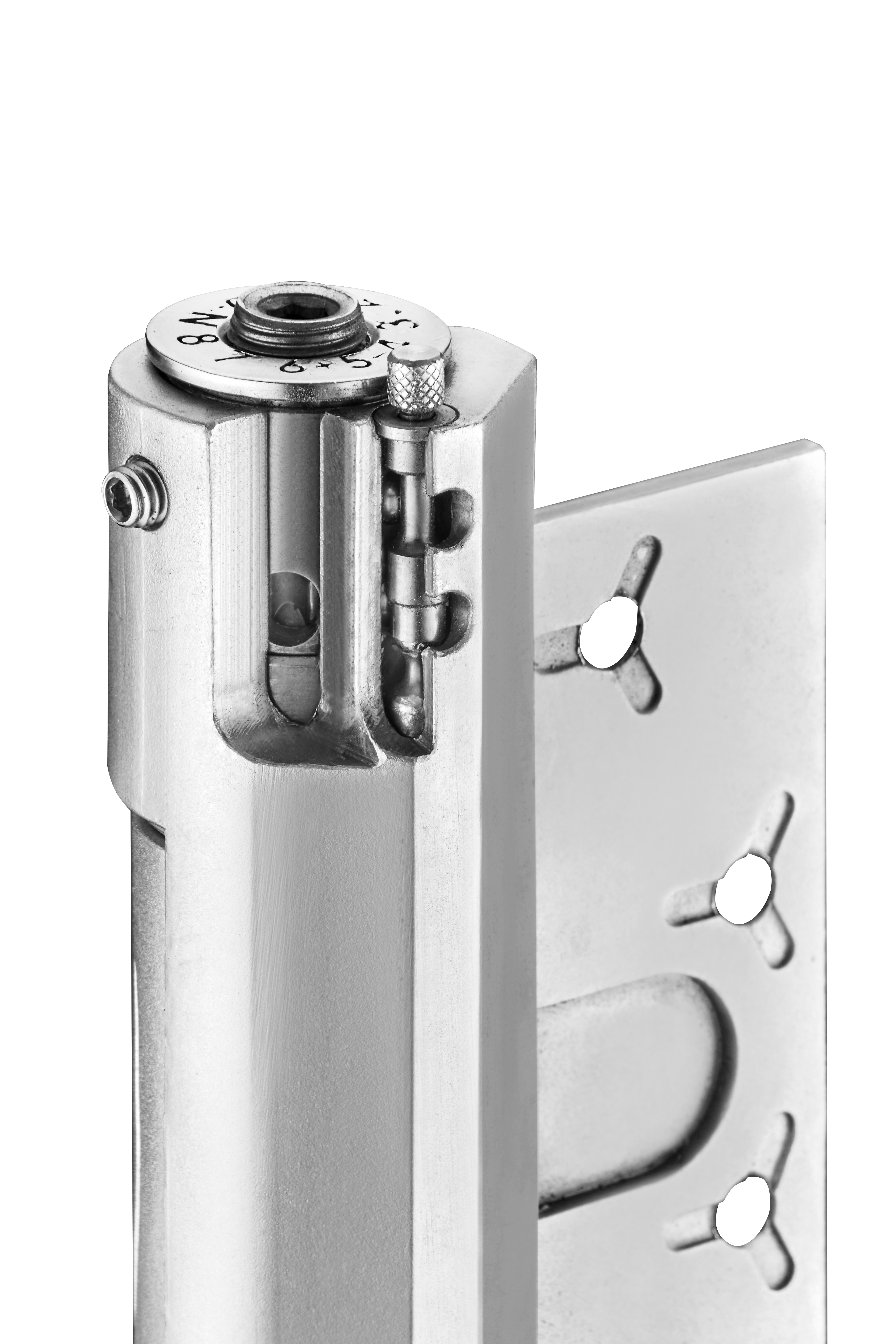

TS 安全栓裝置
T 模組整合安全栓 — 可暫停門扇，防止他人非法入侵。
Temporary door stop & unauthorized-entry protection.
LS 逃生安全栓
L 模組整合緊急逃生 — 緊急時拉下逃生栓即可推門離開。
Pull escape pin in emergency and push door to exit.
S 扭力機械結構
- 扭力儲能內建軸心，自動關門
- 六角扳手無段調節，ADA ＜ 5 磅
- SUS316 精密鑄造，1,000,000+ 次認證
- 取代外掛式門弓器，免維護
Torque Control Mechanism · Auto-close · ADA-compliant · SUS316 · 1M+ cycles certified
New MDEA™ Multifunctional Double Expansion Anchor System
MDEA 馬吉双固錨 · 12mm 鑽孔 + 3mm 溝槽 · 雙段安全保護 · 第二承載峰值Official Global Launch 全球發表
Waterson 多功能模組化鉸鏈系統與 MDEA 馬吉双固錨，將於 2026 台灣國際室內設計博覽會 TIDE 正式向全球市場發表。
The Waterson Multifunctional Modular Hinge System and Multifunctional Modular Expansion Anchor (MDEA) will be officially presented to the global market at TIDE 2026 (Taiwan Interior Design Expo), July 9–12, 2026.
