D · K · M · R 四系列鉸鏈
4 種鉸鏈系列 × 3 種功能模組（HSW / TSW / LSW），共用同模組標準化的軸心結構平台；每款皆展示 W 隱藏式配線版本。
Four hinge series × three functional module sets (HSW / TSW / LSW) on one shared, module-standardized pivot-core structural platform — the concealed-wiring W version shown in the DM.

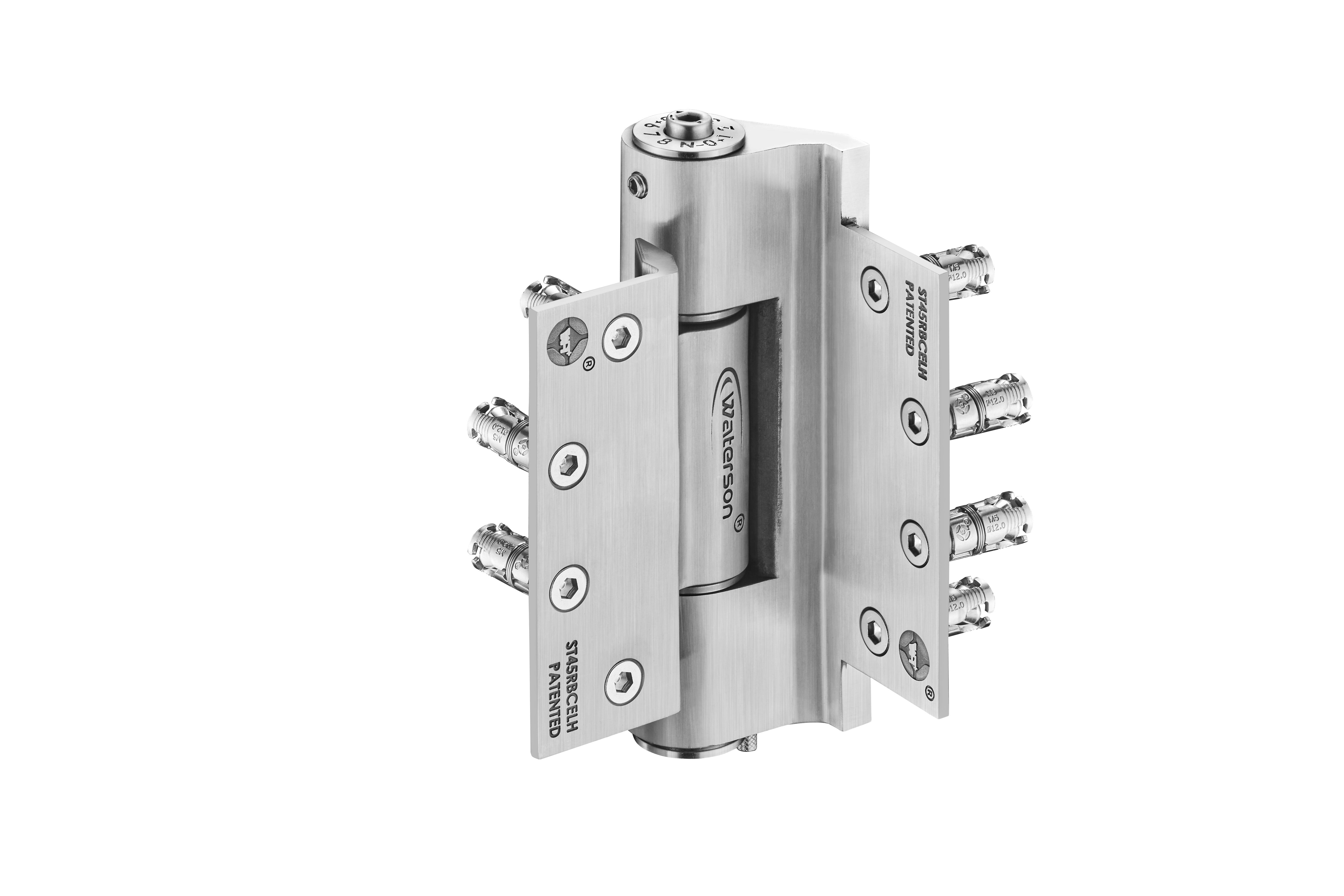

不鏽鋼鉸鏈組合 + MDEA 產品展示
STAINLESS STEEL HINGE COMBINATION · ACTUAL UNIT 產品展示
放大 Zoom
放大 Zoom
放大 Zoom
放大 Zoom
放大 Zoom
放大 Zoom
放大 Zoom
旗型鉸鏈葉片左右分離、吊掛式安裝，雙品牌雷雕 Waterson × Winvincible，提供不鏽鋼鉸鏈葉片組合，最適合歐洲及無規格限制市場。
Flag-type hinge with separated leaves for drop-in hanging installation, dual-branded Waterson × Winvincible. Stainless steel leaf combinations — ideal for Europe and non-spec markets.
New Hinge System 產品型錄
MODULAR PIVOT-CORE ARCHITECTURE · 4 系列 × 3 模組 · 12 款型號
旗艦型 Flagship
D SERIES 雙階齒輪 (+) 轉換軸心，內部結構近乎 100% 滿用的旗艦結構（A-type +）。
通用型 Universal
K SERIES 門縫 ≥ 3.40 mm 即可加裝，全球無規格限制市場最易導入。
嵌入型 Mortise
M SERIES 符合 ANSI A156.17，葉片 barrel 互嵌，美規商業建案標準；安裝需求為門與牆同平面（平面式）。
凸軸型 Barrel Raised
R SERIES 凸軸葉片結構，特別適合 90°／45° 轉角、空間受限場合（如乾濕分離衛浴），與 M 共用軸心平台。
＊ 4 系列 × 3 模組組合 = 12 款；型號中的 S 為共用扭力機械結構，W 為隱藏式配線版本。D 系列展示 A-type 雙階齒輪 (+) 旗艦軸心；K / M / R 共享模組化軸心平台，A / B 軸心配置依專案規格確認。完整規格與安裝請見各系列頁面。
Model Naming 型號命名解碼
系列代號 + 功能模組 = 型號 · SERIES CODE + FUNCTION MODULE = MODEL
每一款型號皆由「系列代號」與「功能模組」組成。例如 KHSW 代表 K 系列（K = King · 全通用）鉸鏈，搭載 H 液壓緩衝、S 扭力機械結構與 W 隱藏式配線版本。透過模組化命名方式，快速理解產品功能與適用場景。
Every model = series code + function module. KHSW = the K (King · universal) series hinge with H hydraulic damping, S stored torque and the W hidden-wiring version — modular naming that maps function to application at a glance.
Module Definitions 軸心模組定義
MODULAR PIVOT-CORE ARCHITECTURE FOR D / K / M / R HINGE SYSTEMS · 模組化軸心架構 · W · H · T · L · S · +Optional concealed wiring
Hydraulic damping brake structure
Mechanical Brake module Integrated with A Safety Pin Mechanism for Temporary Door Stopping and Enhanced Security
Electromechanical Hinge Lock With Emergency Escape function
Torque Control Mechanism
Indicates a special pivot-core design with a dual-stage gear conversion mechanism, specially designed for the D hinge. The A-Type Pivot core (+) Incorporates A Dual-Stage Gear Conversion Mechanism Specifically Designed for D-Series Hinges.

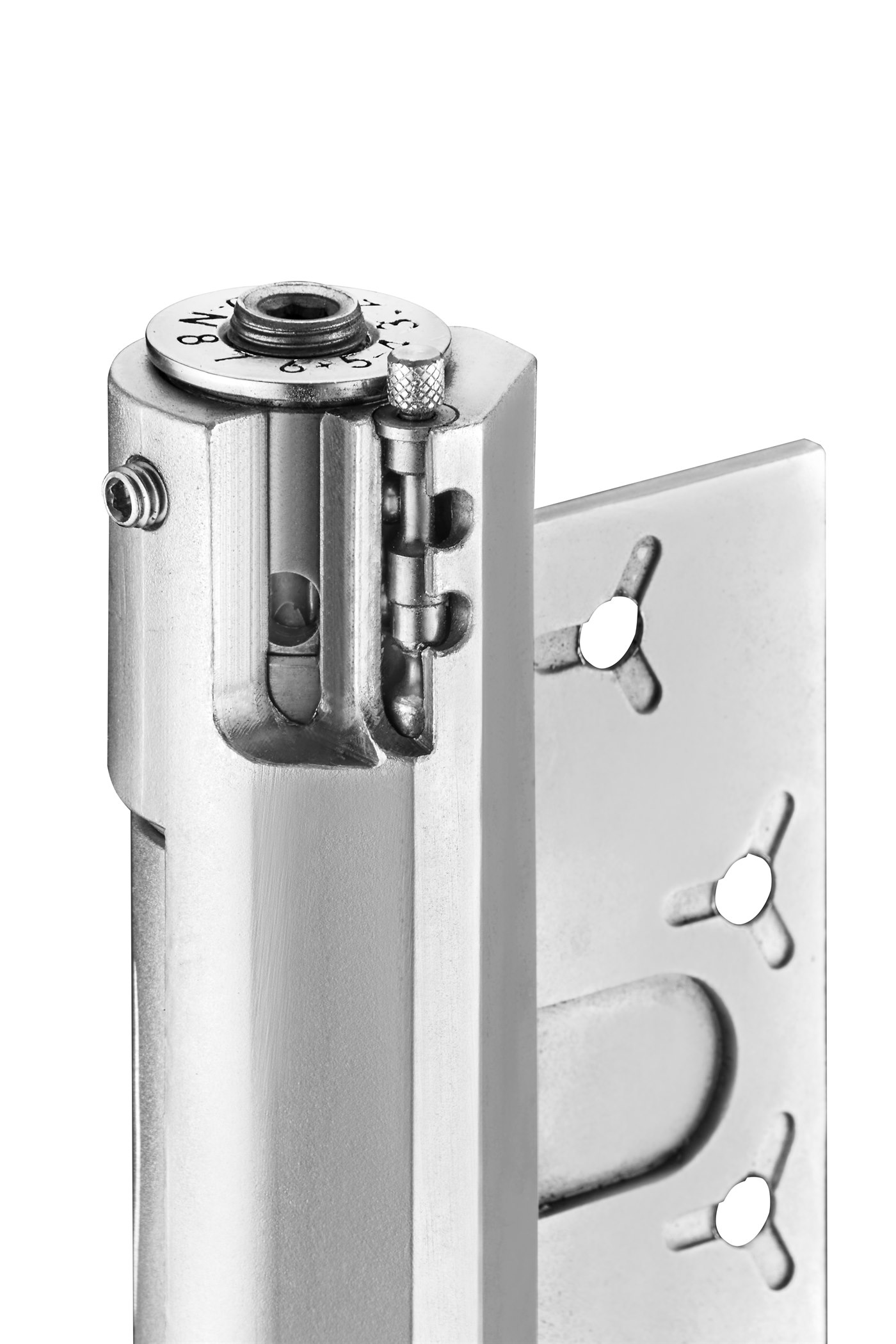

TS With Safety Pin Device 安全栓裝置
純機械 T 模組整合安全栓 — 可暫停門扇，並具防止他人非法入侵的保護裝置。
Temporary door stopping and added protection against unauthorized entry.
LS With Escape Safety Pin 逃生安全栓
電控 L 模組整合緊急逃生 — 緊急時拉下逃生安全栓即可推門離開。
In an emergency, pull down the escape safety pin and push the door open immediately.
D · K · M · R Hinge With Glass Door Hinge System
玻璃門鉸鏈系統 · D：玻對玻 / 壁對玻 / 框對玻 · K/M/R：壁對玻 / 框對玻 · SELECT YOUR SERIES

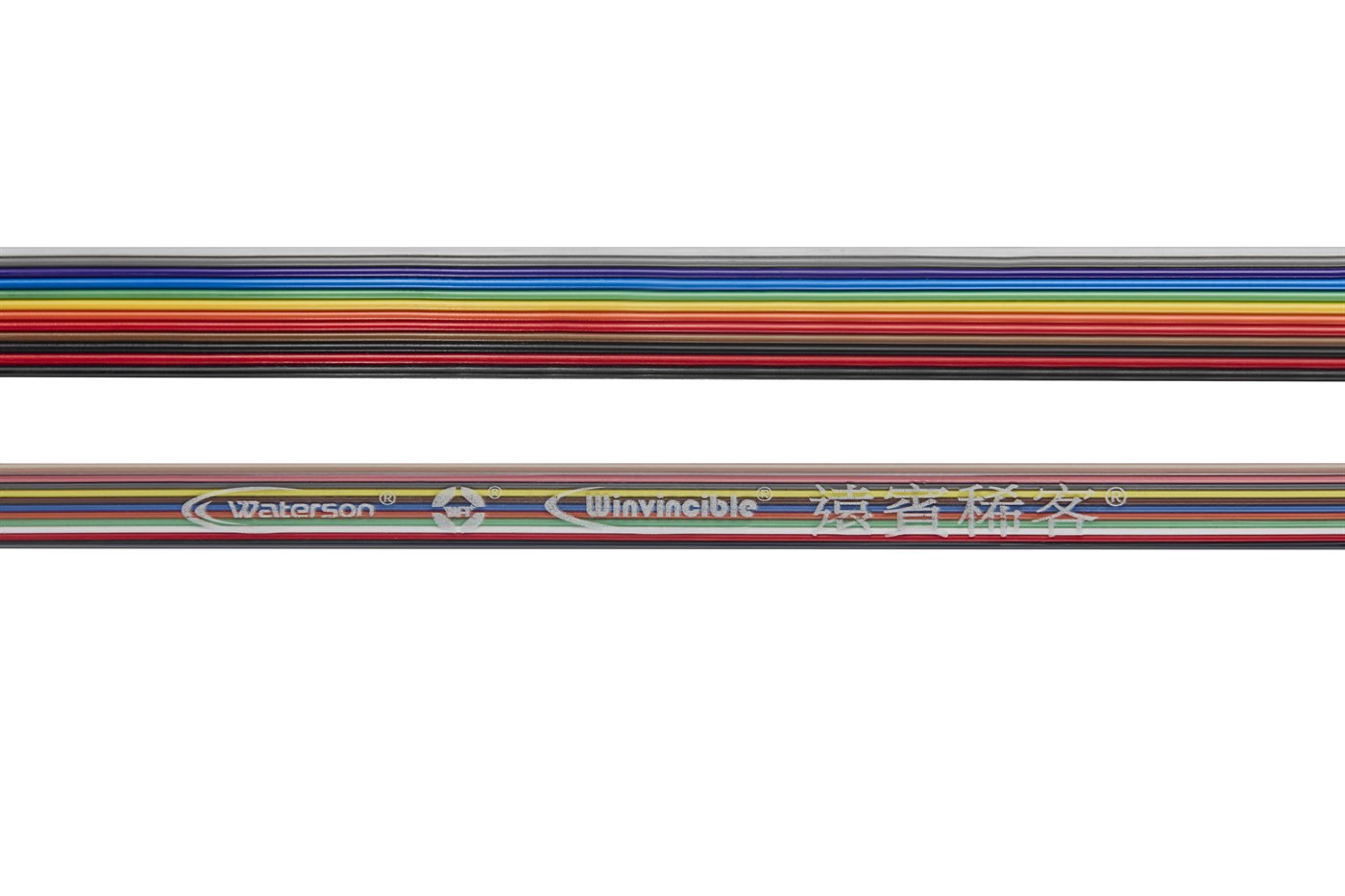

Concealed Wiring Options 隱藏式配線（選配）
W MODULE · OPTIONAL · UL CERTIFIED · 適用 D · K · M · R 全系列
New MDEA Multifunctional Double Expansion Anchor System
MDEA 馬吉双固錨 · 12mm 鑽孔 + 3mm 溝槽 · 雙段安全保護 · 第二承載峰值傳統膨脹螺絲 vs 馬吉双固錨 比較表
Traditional Expansion Screws vs MDEA · 7 大核心指標全面對比| 比較項目 Feature |
傳統膨脹螺絲 Traditional Expansion Screw |
馬吉双固錨 MDEA |
|---|---|---|
| 重複使用性 Reusability |
一次性使用，拆除後通常無法重複使用，易損壞 Single-use; often damaged after removal |
可多次拆裝、重複使用，不損壞板材 Reusable; no damage to substrate |
| 安裝便利性 Installation |
安裝較繁瑣，需要較多工具與時間 Complex; requires many tools & time |
快速安裝，一鎖即固，無需複雜工具 Quick install — lock & secure, no complex tools |
| 固定穩固性 Stability |
單層膨脹，抓力普通，長期易鬆脫 Single-layer expansion; average grip, loosens over time |
雙層漸進式膨脹 + 安全鎖定機構，抓力更強、更穩固 Dual-layer progressive expansion + safety lock; stronger, more stable |
| 板材適用性 Compatibility |
對薄板（4mm以下）容易破裂或固定不穩 Thin panels (<4mm) prone to cracking or instability |
馬吉双固錨薄板時孔必須接近12mm孔徑及增加3mm卡栓凹槽使特殊華司能與卡栓凹槽結合在一起。 馬吉双固錨使用在單層薄板小於3mm時孔必須接近12mm孔徑（最佳使用塑膠鎚輕輕敲入）及增加3mm卡栓凹槽使特殊華司凸點能與凹槽結合在一起，施力扭緊時必須注意只要手感有緊時就足夠，若施力超過時可能會使薄板的孔徑滑脫無法固定。 單層薄板厚度大於3mm及在12mm孔徑增加3mm寬凹槽與華司的凸點互相咬合在一起非常穩固又能防止華司滑脫。 |
| 拆卸與調整 Removal |
拆除困難，容易損傷板材與螺絲 Difficult removal; damages panel & screws |
可輕鬆拆卸，適合經常調整、搬移或維修 Easy removal; ideal for frequent adjustment, relocation or maintenance |
| 板材保護 Protection |
拆裝過程常造成板材損壞 Install/removal often damages panels |
拆裝不傷板材，大幅延長使用壽命 No panel damage; greatly extends service life |
| 長期使用成本 Long-term Cost |
需頻繁更換，長期成本高 Frequent replacement; high long-term cost |
一次購買，長期重複使用，綜合成本更低 One-time purchase; long-term reuse; lower total cost |
|
馬吉双固錨 在穩固性、便利性、耐用度全面勝出！ MDEA comprehensively outperforms in stability, convenience, and durability! 特別適合需要常常調整的家具、層板、展示架等使用 |
||
Requires a minimum substrate thickness > 3 mm and the drilled hole Diameter 12mm with a 3mm width groove to ensure secure anchoring performance.
Universal MDEA
Universal MDEA with special washer engineering for all industries.
搭配 2mm 特殊華司工程，可適用各種 M6×25mm 螺絲頭部與各行業泛用固定需求。
Special MDEA
Special MDEA with non washer for D.K.M.R. Hinge system.
無華司設計，專為 D · K · M · R 鉸鏈系統配套，直接與葉片溝槽定位並形成雙重膨脹鎖固。
Official Global Launch
Waterson 多功能模組化鉸鏈系統與 MDEA 馬吉双固錨，將於 2026 台灣國際室內設計博覽會 TIDE 正式向全球市場發表。
The Waterson Multifunctional Modular Hinge System and Multifunctional Modular Expansion Anchor (MDEA) will be officially presented to the global market at TIDE 2026 (Taiwan Interior Design Expo), July 9-12, 2026.
TIDE 2026 展覽Core Values 核心價值
認證與專利 Certifications & Patent
TRUSTED ENGINEERING · MADE IN TAIWAN
CP-39498 Patent Pending
專利申請中 · 多功能模組化的鉸鏈裝置及鉸鏈系統
Multifunctional Modular Hinge Device & System · Taiwan IPO
ANSI A156.17 Grade 1
通過 Grade 1 · 1,000,000 次壽命測試
Grade 1 · passed 1,000,000-cycle lifetime test
UL-10362 / UL-1569 W 電線
隱藏式電線雙規格認證
UL-10362 PFA/FEP 250/200°C AWG28 · UL-1569 PVC 105°C AWG26
MADE IN TAIWAN 台灣製造
雲林斗六精密製造
Precision-engineered in Douliu, Taiwan
